目录

安装Ubuntu虚拟机

Ubuntu系统配置

将CNA和VRM的镜像文件上传到Ubuntu

安装KVM

在KVM中创建CNA虚拟机

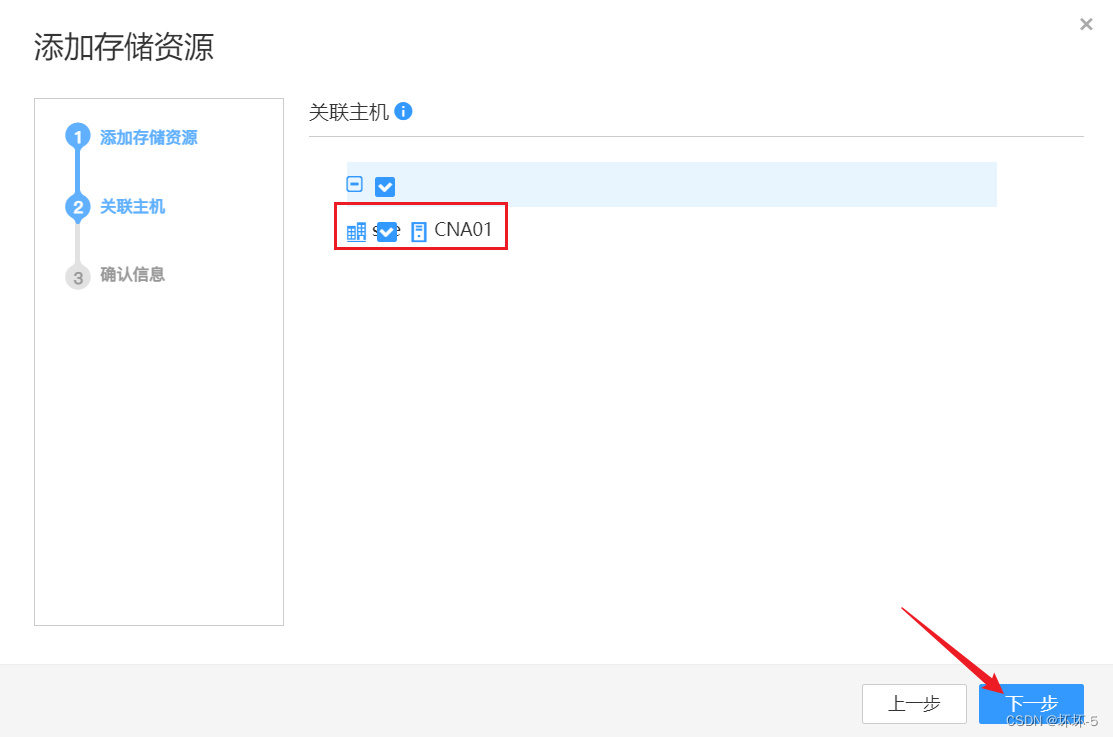

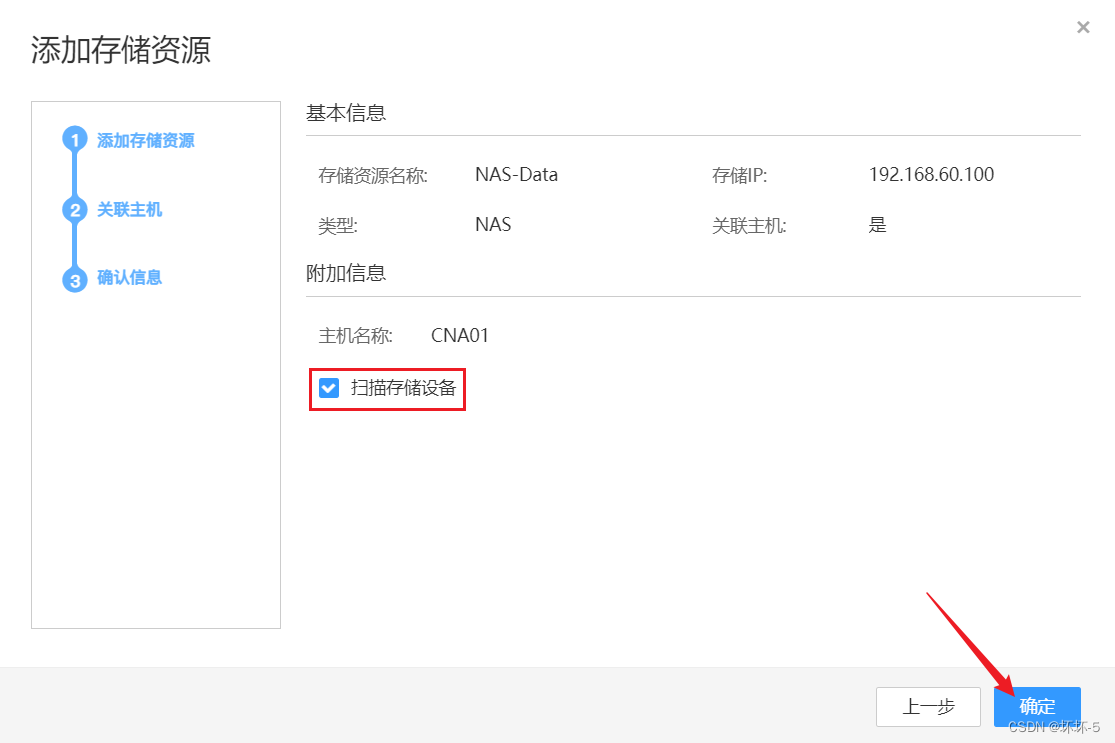

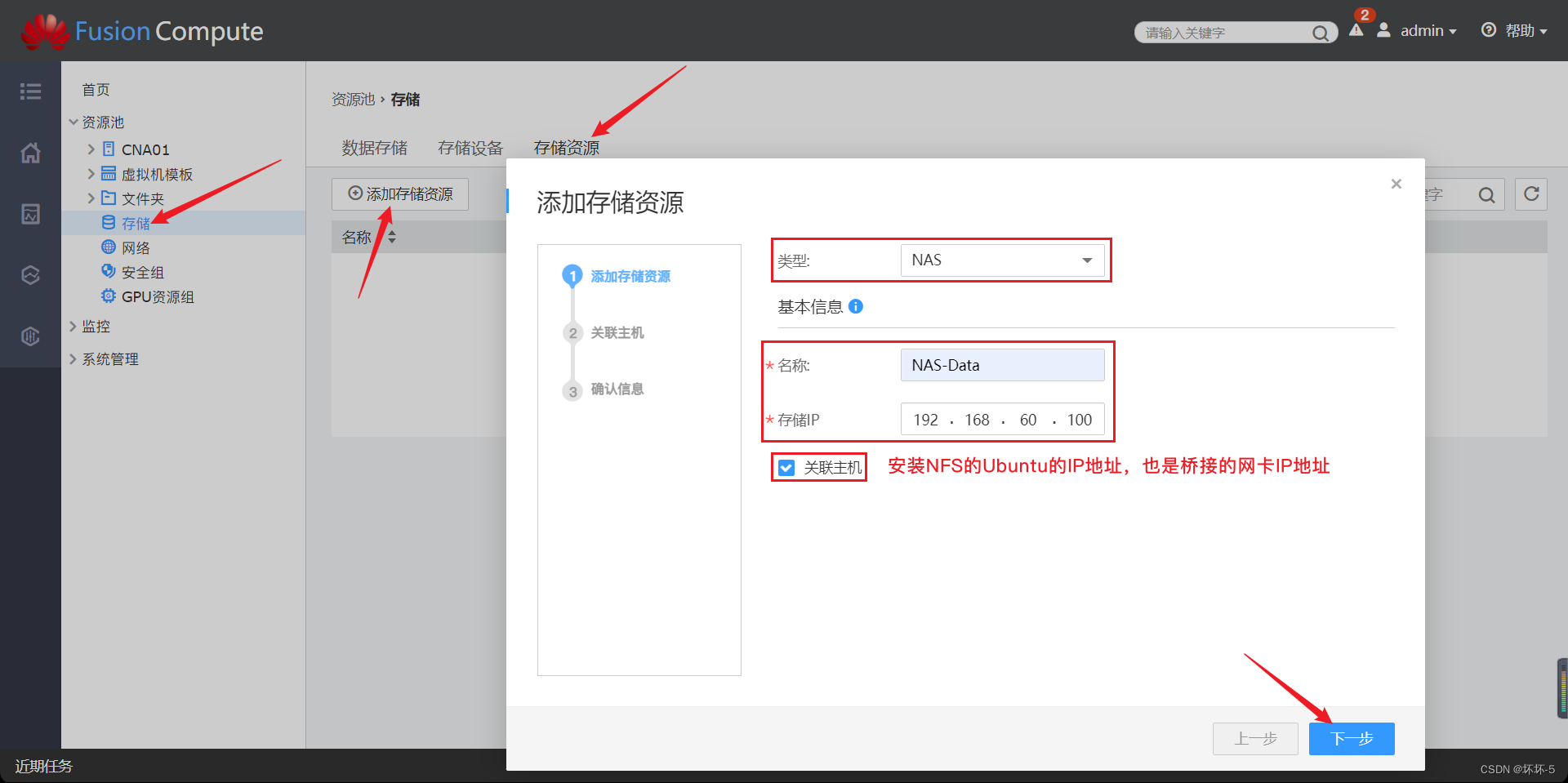

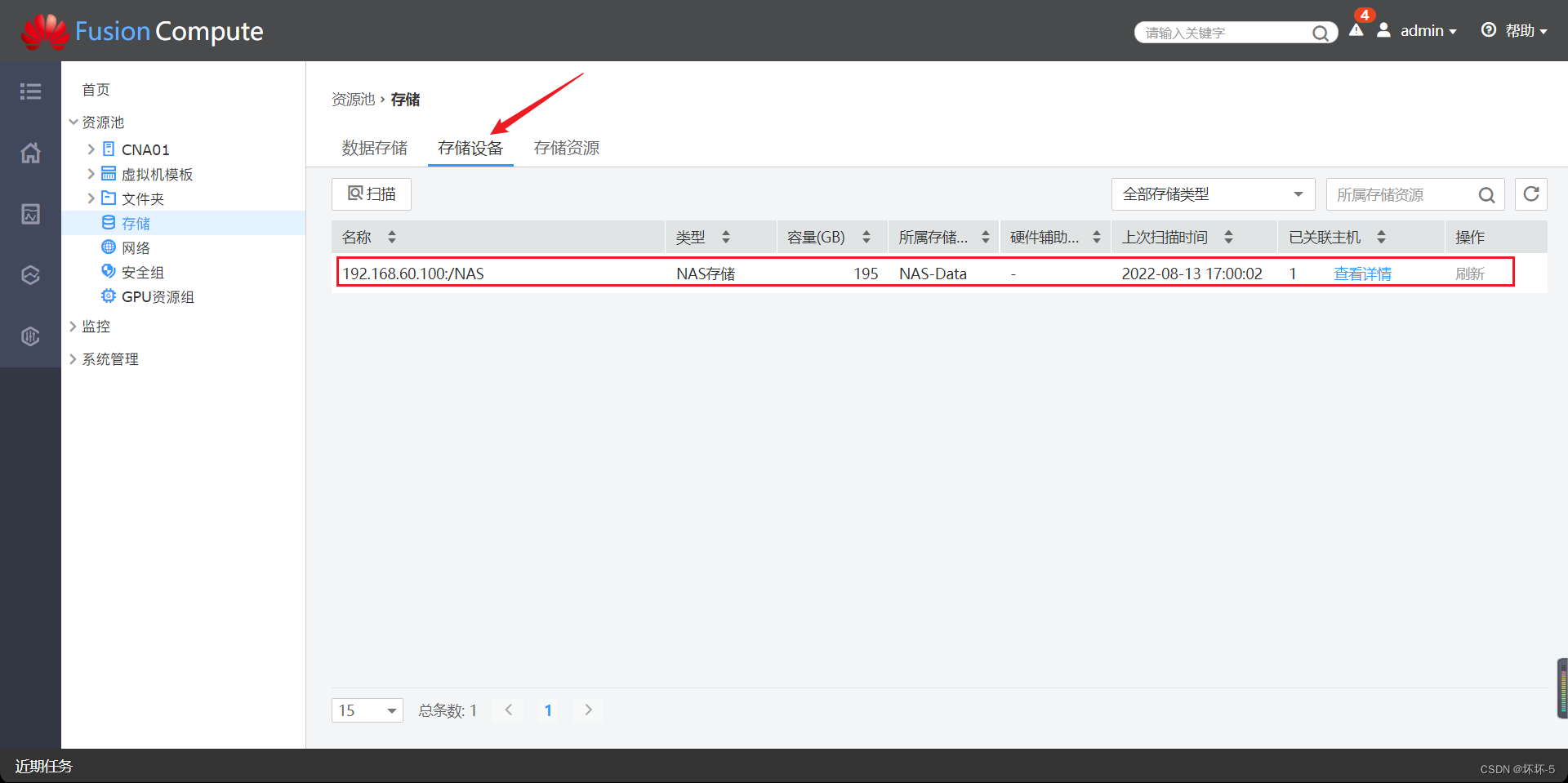

使用NFS为FC平台提供NAS存储

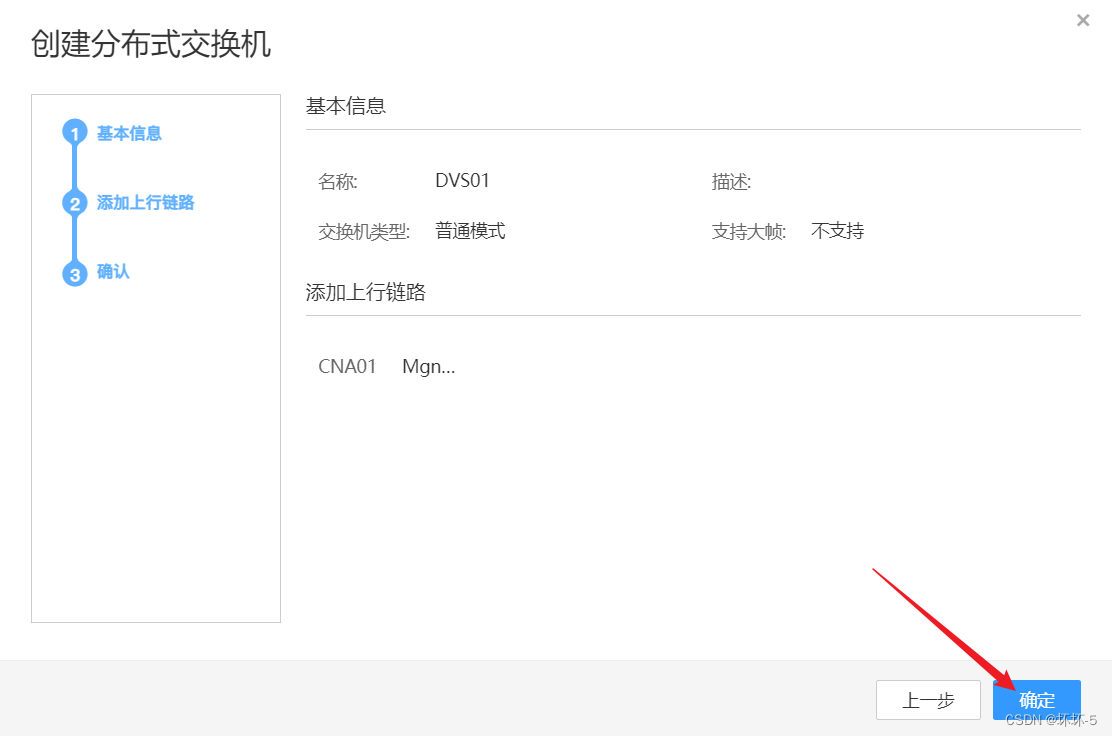

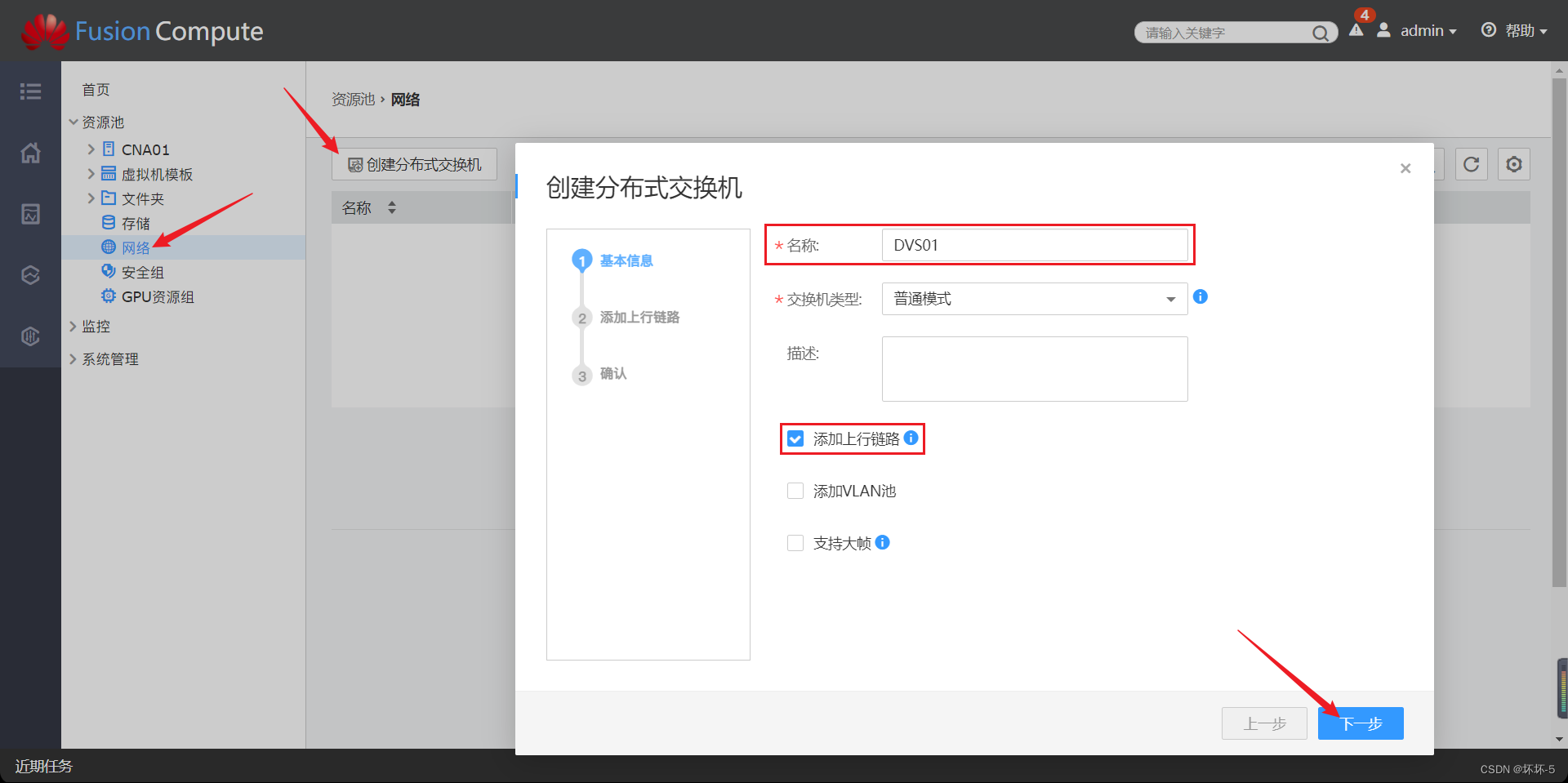

创建DVS分布式交换机

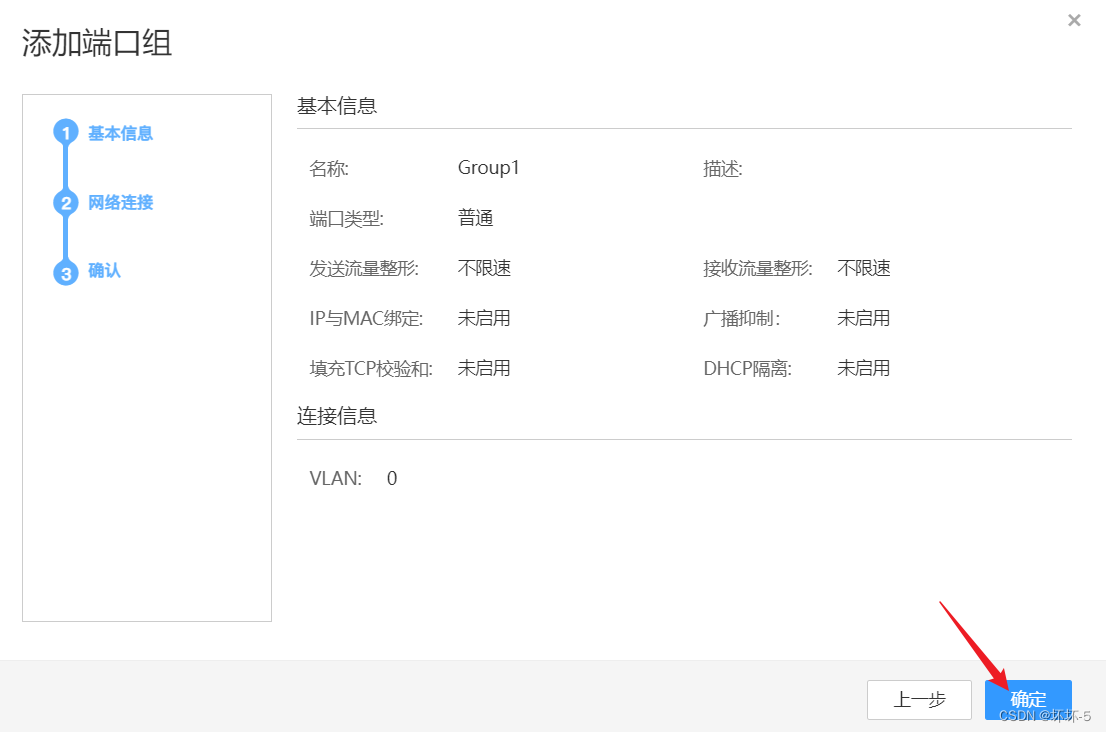

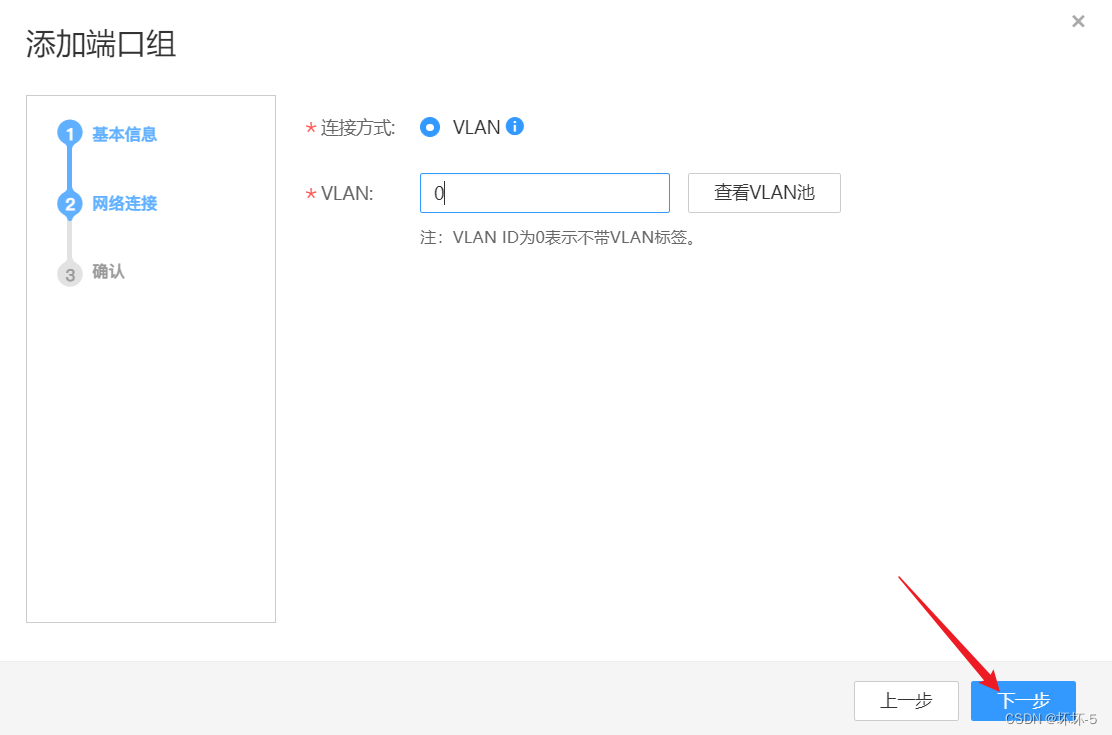

为DVS01分布式交换机创建端口组

---

安装Ubuntu虚拟机

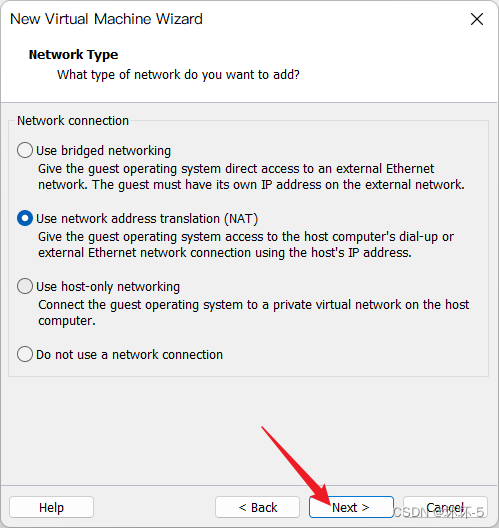

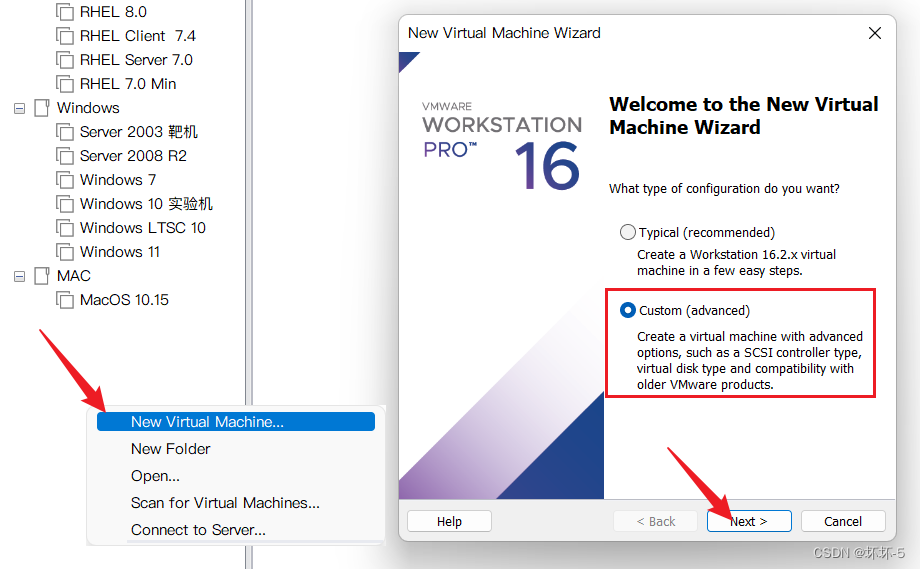

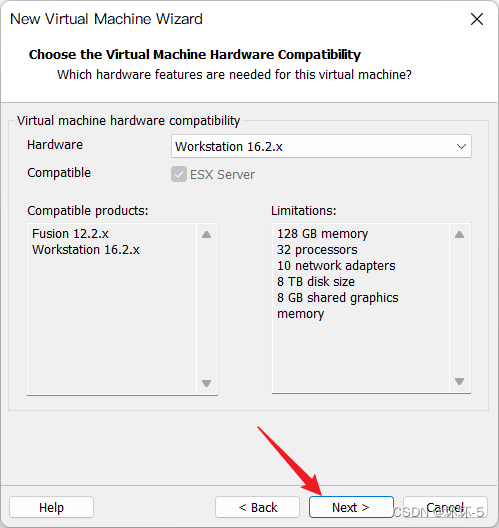

• 创建新的虚拟机使用自定义模式安装

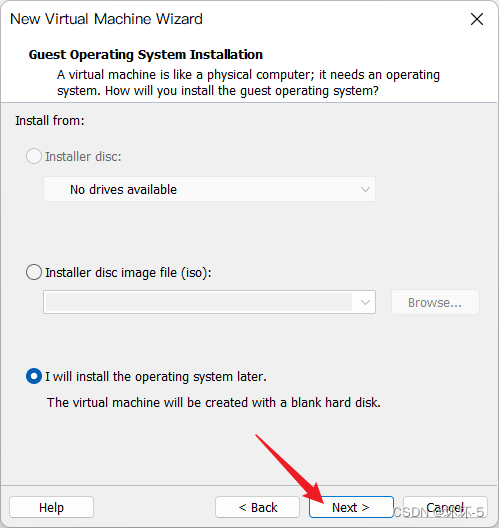

• 选择稍后安装操作系统

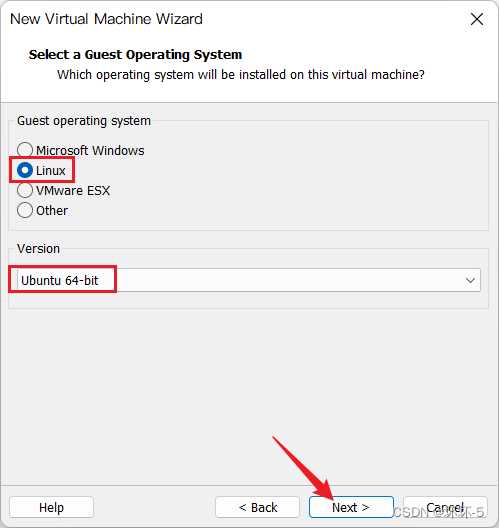

• 选择 Linux 版本选择 Ubuntu 64-bit

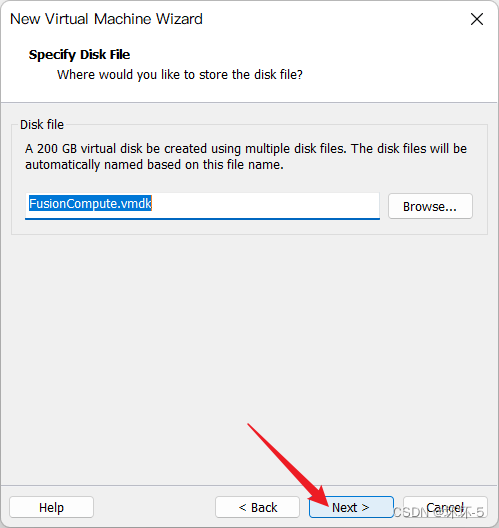

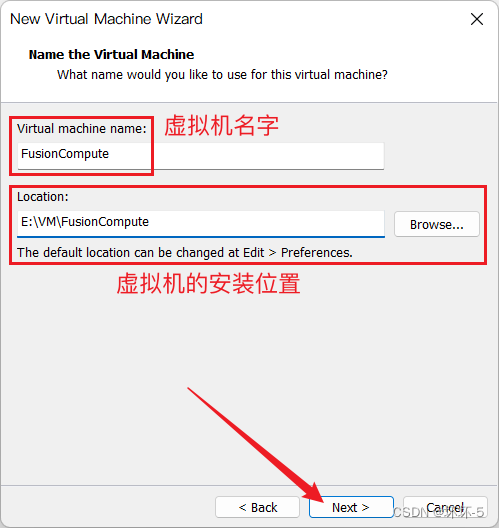

• 配置虚拟机的名字以及安装的位置

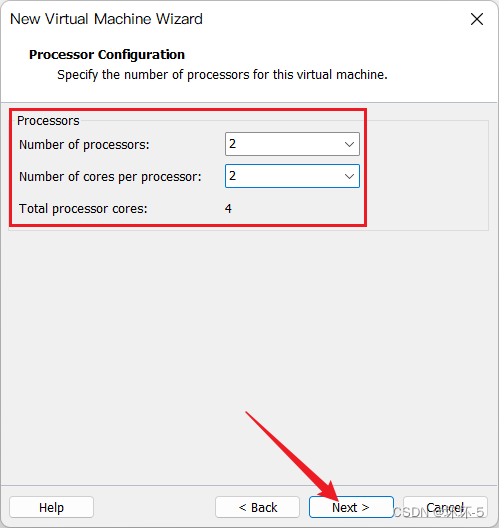

• 配置CPU选择2个处理器每个处理器内核数量为2

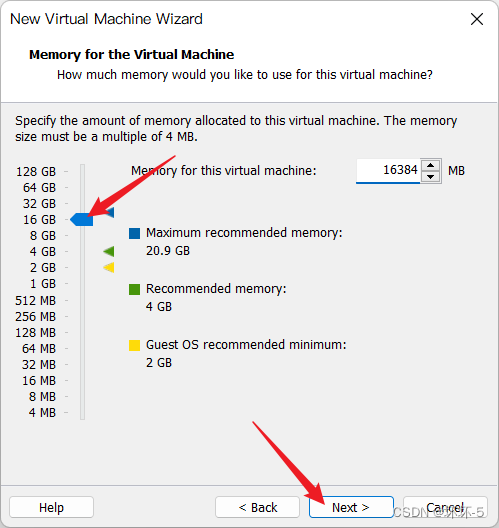

• 配置虚拟机内存条件允许选择16G最低8G

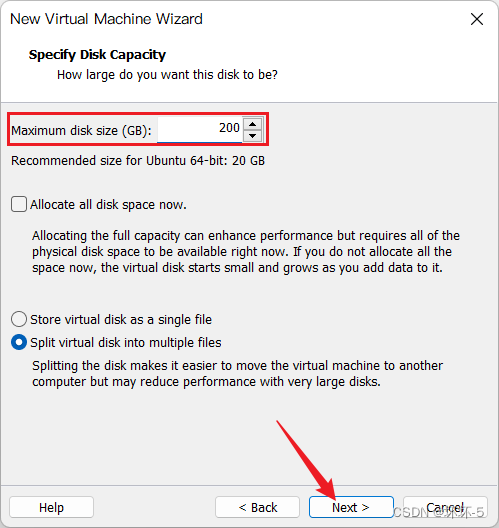

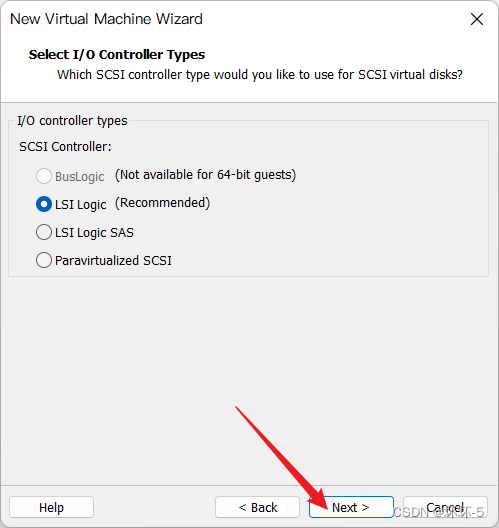

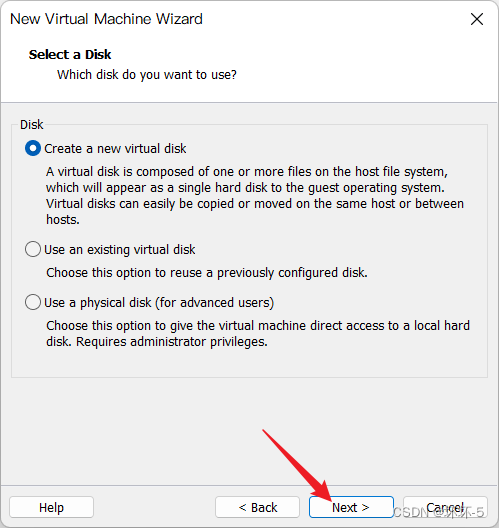

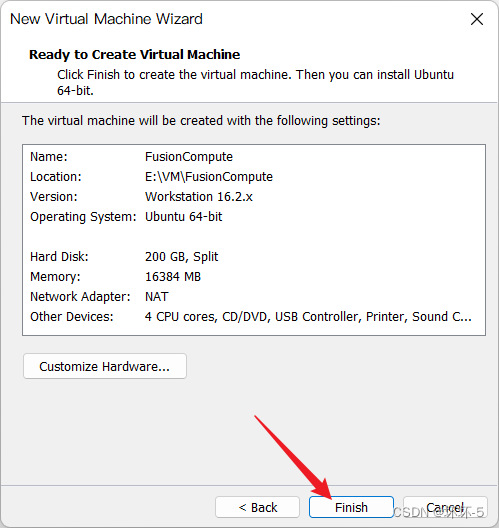

• 配置硬盘大小为200G

• 编辑虚拟机的设置

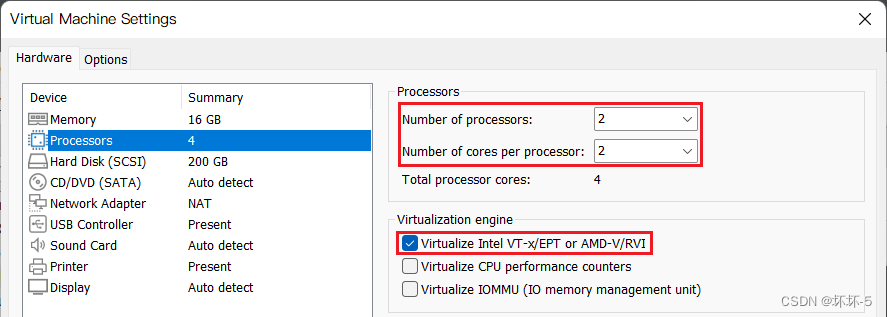

• 处理器需要开启虚拟化功能

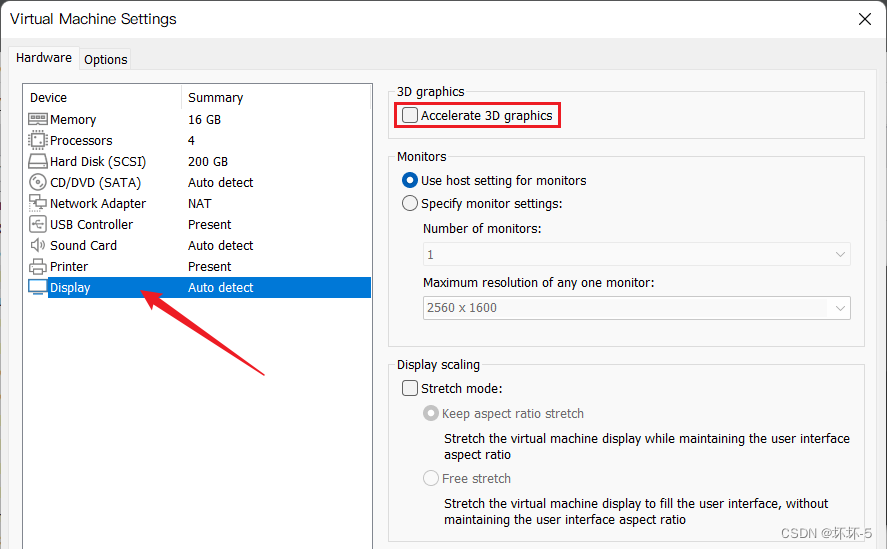

• 关闭显示器的3D加速处理

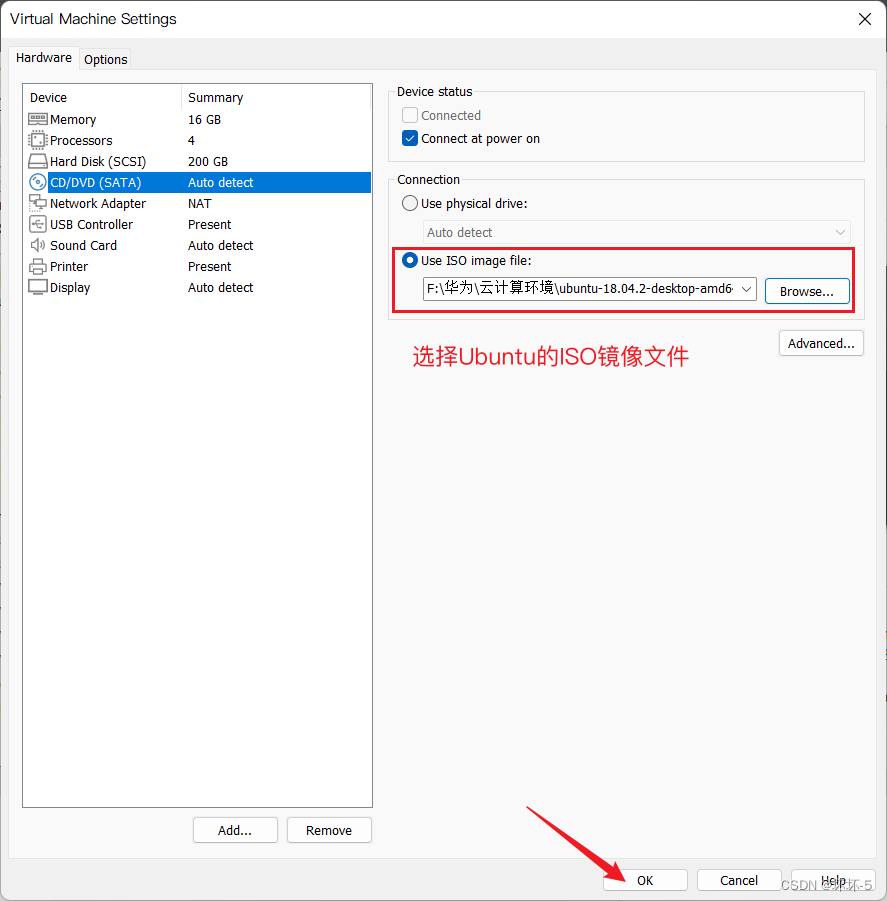

• 将Ubuntu的ISO镜像文件挂载到虚拟机

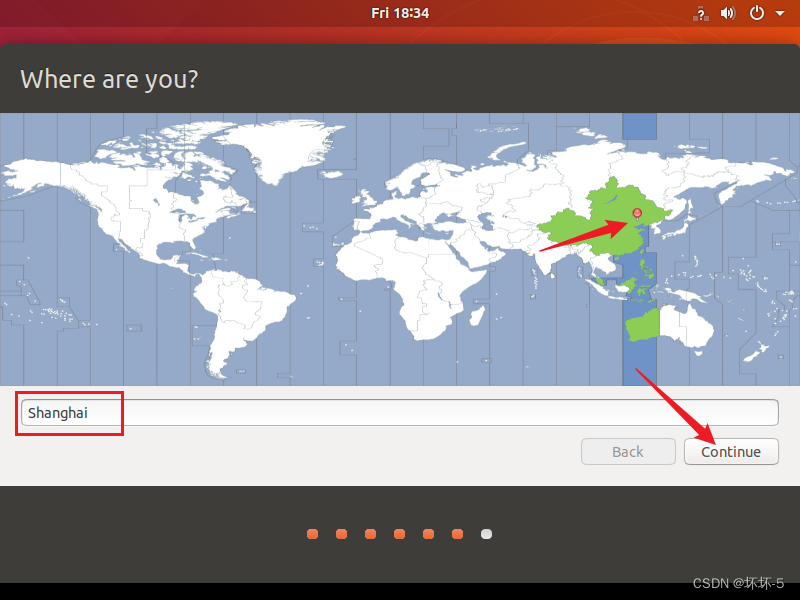

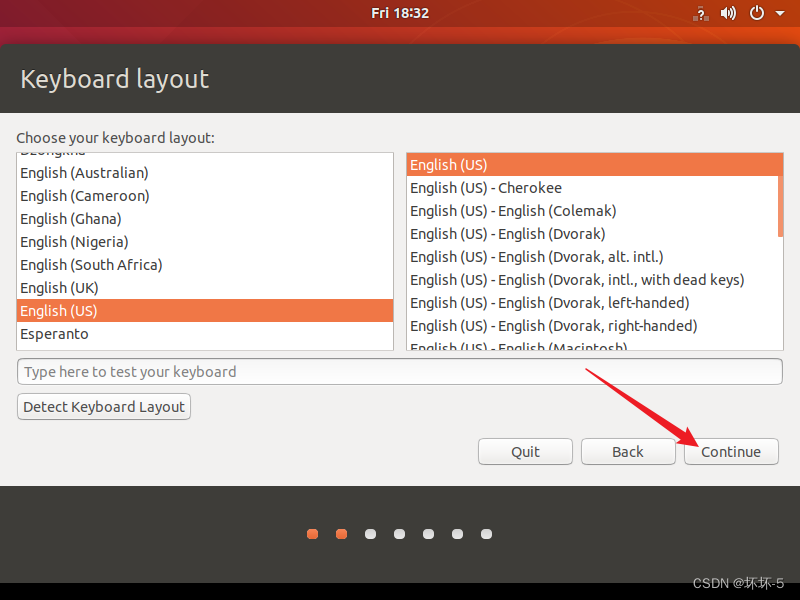

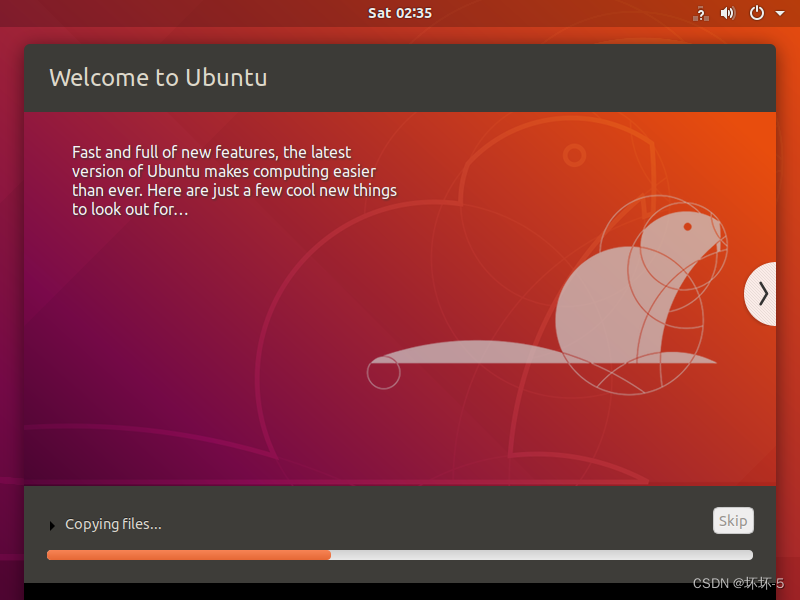

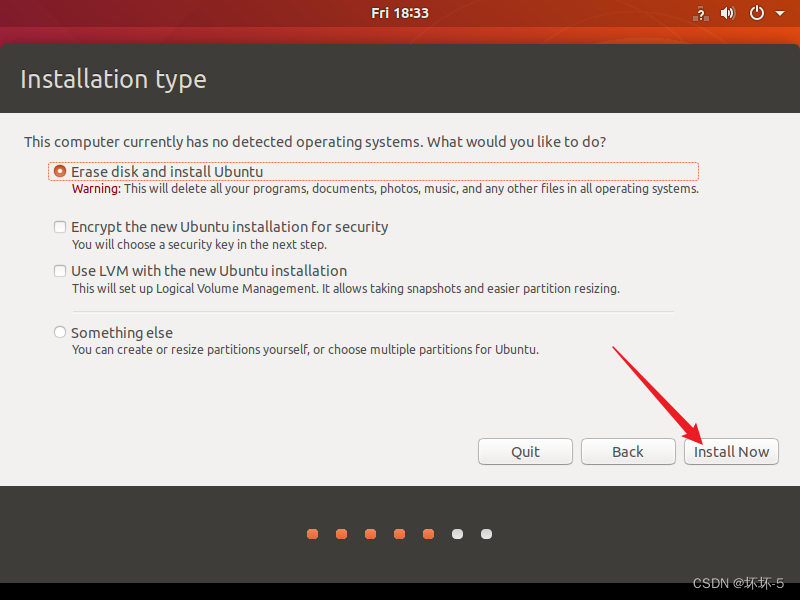

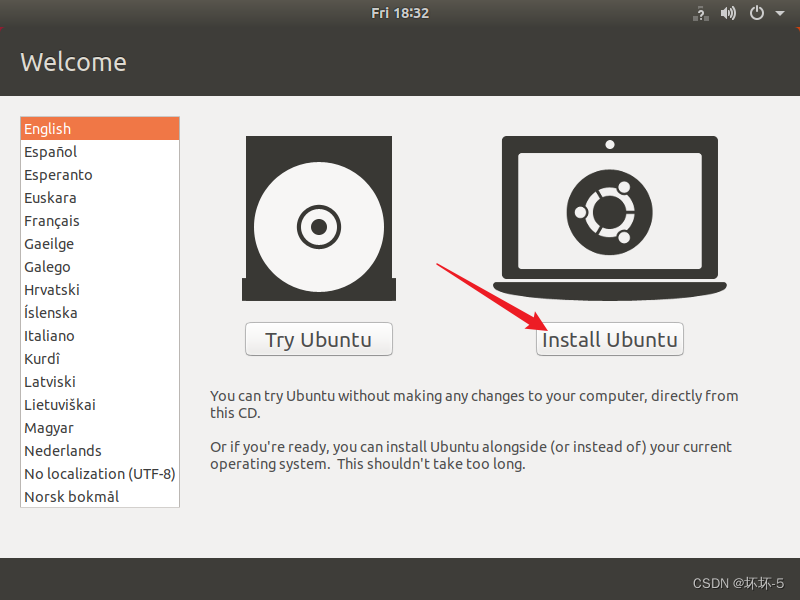

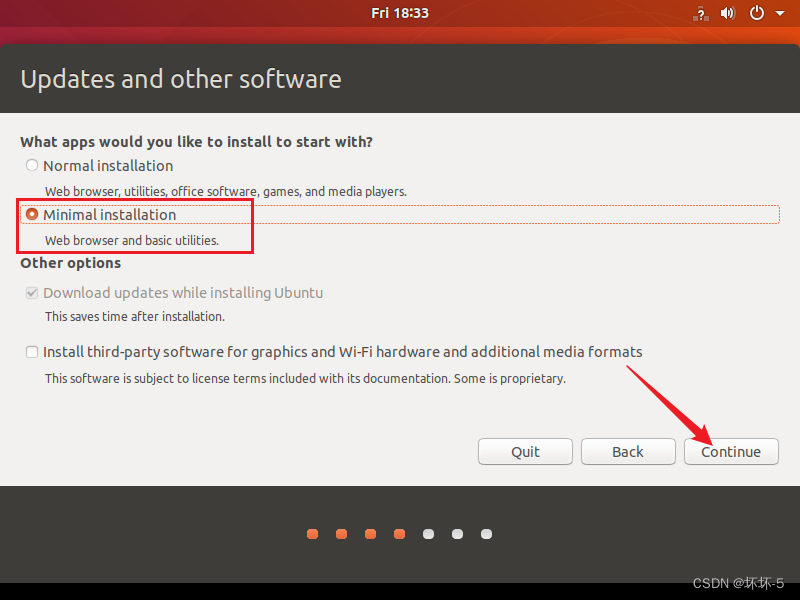

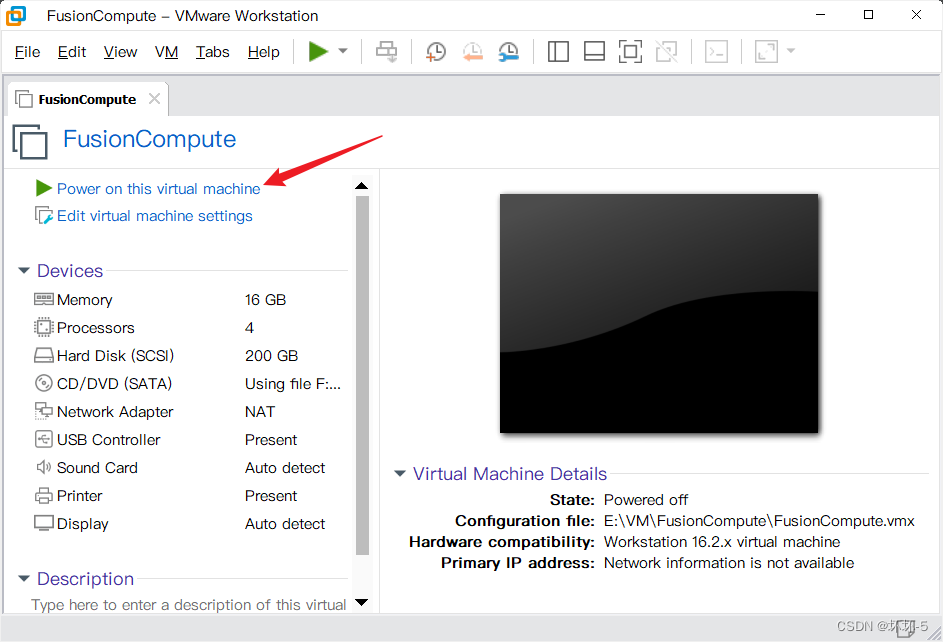

• 启动虚拟机

• 配置用户名及密码信息

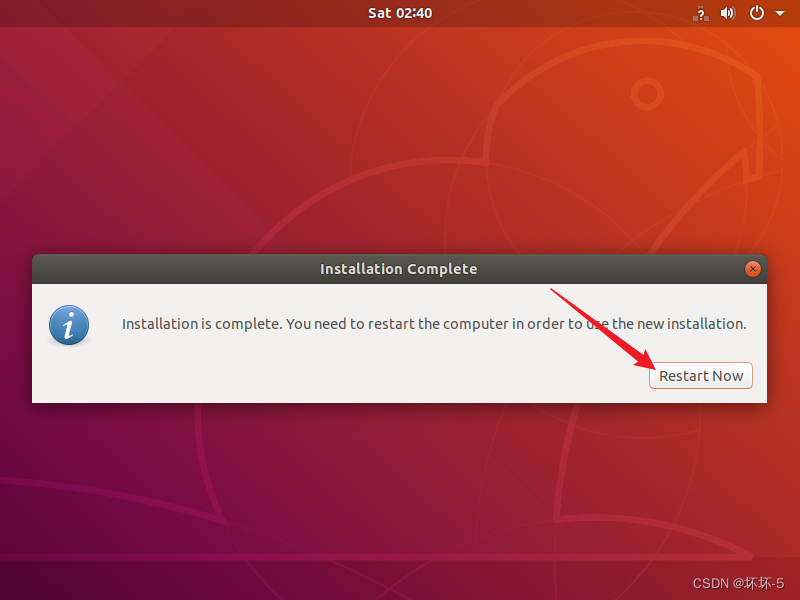

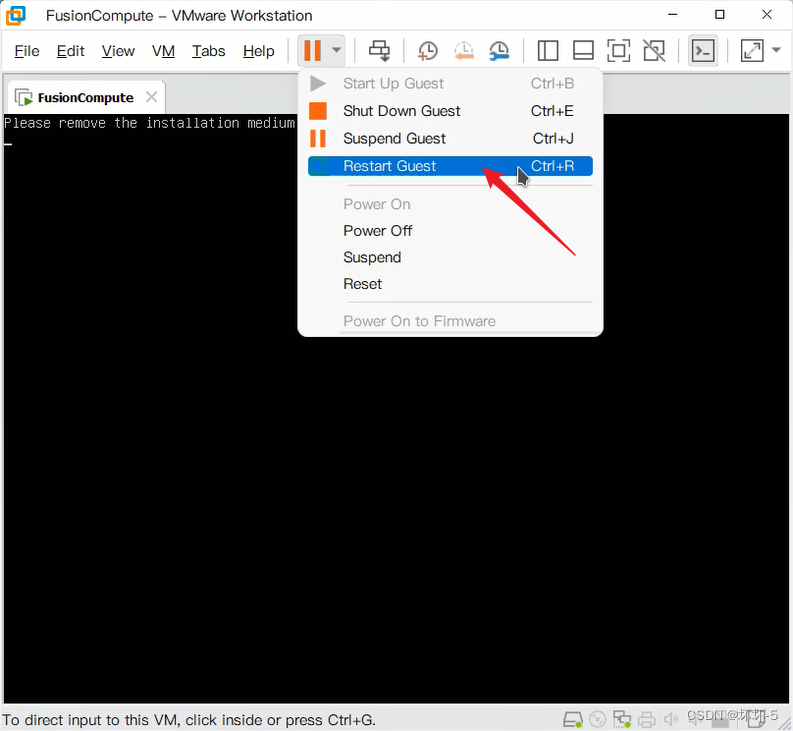

• 安装完成重启虚拟机

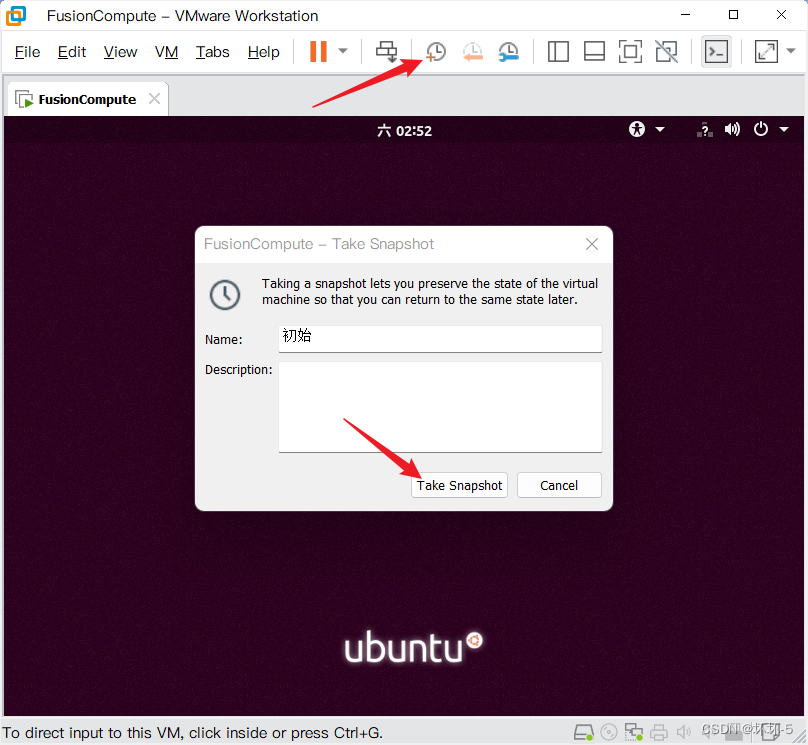

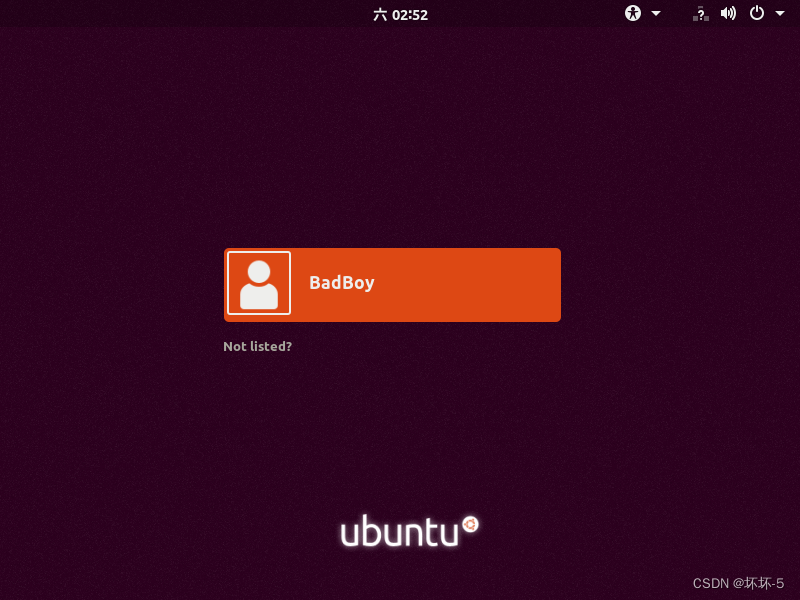

• 显示登录页面拍摄快照出现故障后可以再回到此阶段

Ubuntu系统配置

• Ubuntu的root账号密码最初是随机的输入 sudo passwd 命令再次输入为root用户设置的密码需要二次确认之后就可以使用 su root 切换到root账户使用配置的密码登录
•  安装VM-Toolsroot用户登录非root用户需要加sudo
  • 虚拟机安装VM-Tools进入到VM-Tools目录
  • 此处打开终端使用tar -cf VMwareTools-10.3.23-16594550.tar.gz -C /tmp/ 将文件解压
  • cd /tmp/ 进入到tmp目录下执行 ./vmware-install.pl 命令管理员账户执行
  • 接下来直接全部yes或回车
• root账户登录图形界面root用户登录非root用户需要加sudo
  • 终端执行命令 gedit /etc/pam.d/gdm-autologin
  • 将打开的文件中第三行前加#注释掉语句 “auth required pam_succeed_if.so user != root quiet_success”
  • 保存并退出,继续在终端执行命令 gedit /etc/pam.d/gdm-password
  • 将打开的文件中第三行语句加#注释掉注释掉语句“auth required pam_succeed_if.so user != root quiet_success”
  • 保存并退出。在终端继续执行命令 gedit /root/.profile
  • 将打开的文件中“mesg n 2> /dev/null || true” 改为 tty -s&&mesg n 2> /dev/null || true
  • 保存并退出。重启电脑即可以root用户登录
•  更换apt镜像源root用户登录非root用户需要加sudo
  • cd /etc/apt/
  • sudo cp sources.list sources.list.bak
  • vim sources.list 修改文件内容
  • 将文件中的`http://cn.archive.ubuntu.com/`更换为`http://mirrors.aliyun.com/`
    • :%s/cn.archive.ubuntu/mirrors.aliyun/
    • vi中批量更换:%s/a/b/s表示全局使用b替换a。%3,5/a/b/表示3-5行中用b替换a
  •  更新apt本地索引 sudo apt-get update
• 开启SSH服务
  • apt-get install openssh-server
  • 查看ssh服务是否启动 ps -e | grep ssh
  • 启动ssh服务 service ssh start
• 安装ifconfig命令和vim
  • apt-get install net-tools vim
• 配置允许root用户ssh登录
  • 打开ssh配置文件 vim /etc/ssh/sshd_config
  • 找到 PermitRootLogin prohibit-password 将 prohibit-password 替换成 yes
  • 保存退出重启sshd.service
  • 重新启动ssh服务 systemctl restart sshd.service

将CNA和VRM的镜像文件上传到Ubuntu

• 可以使用第三方软件例如XFTP、WinSCP等
• 这里直接使用VMware自带的文件共享必须先安装VM-Tools

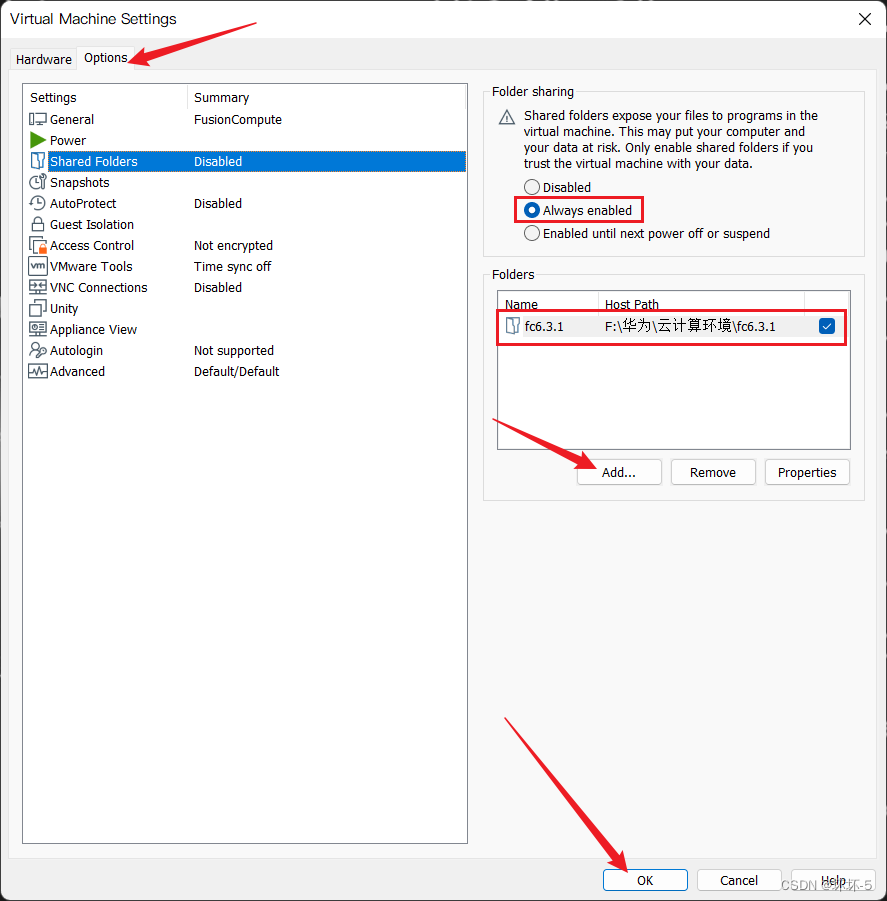

  • 编辑虚拟机设置在选项中打开文件夹共享。勾选总是开启再将CNA和VRM的ISO文件夹添加到共享中

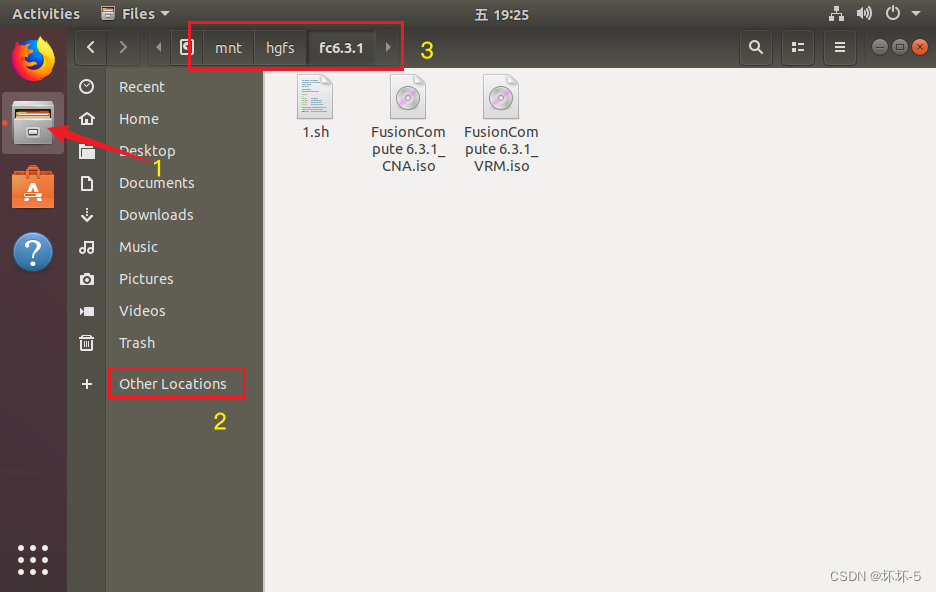

• 打开文件夹就可以看到共享的文件
  • 文件的位置/mnt/hgfs/

• 将镜像文件拷贝到Ubuntu的桌面上的ISO文件夹中

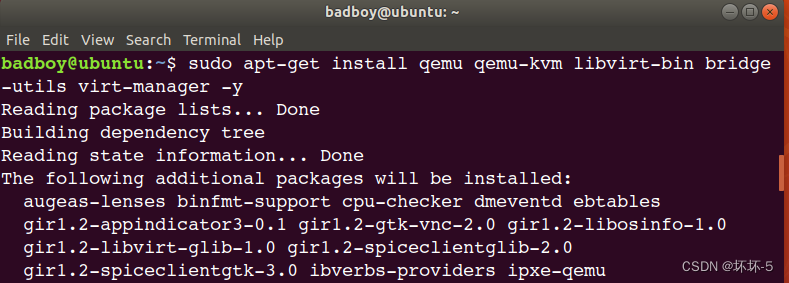

• 执行命令 sudo apt-get install qemu qemu-kvm libvirt-bin bridge-utils virt-manager -y安装KVM相关软件包
  • 需要输入 y 确认安装

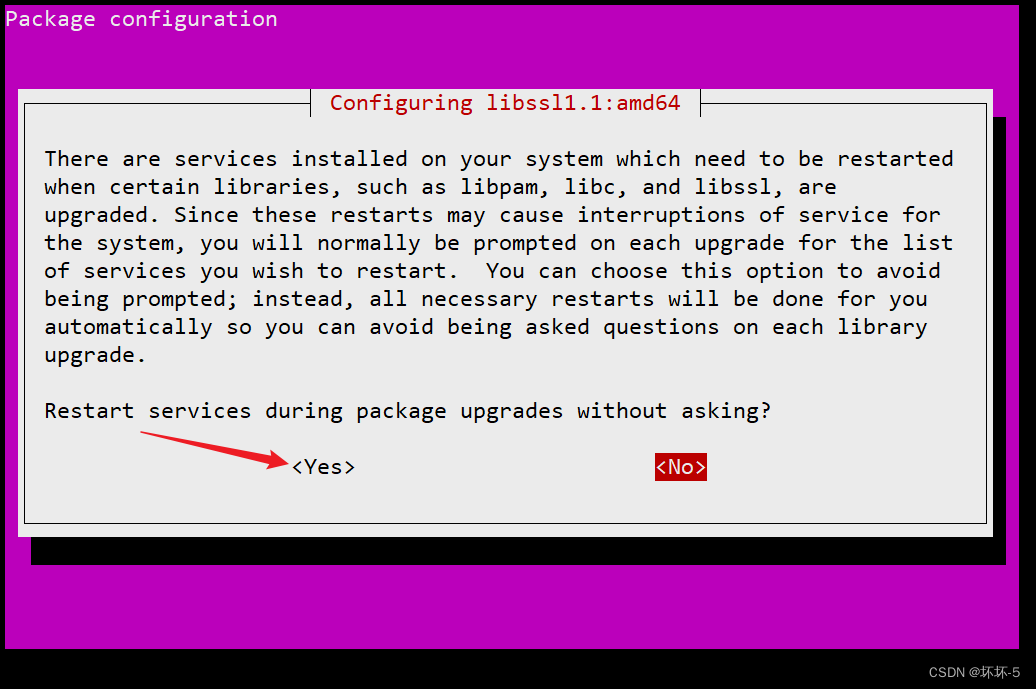

  • 安装过程中会弹出如下对话框选择 yes
  • 安装完成后使用 reboot 命令进行重启

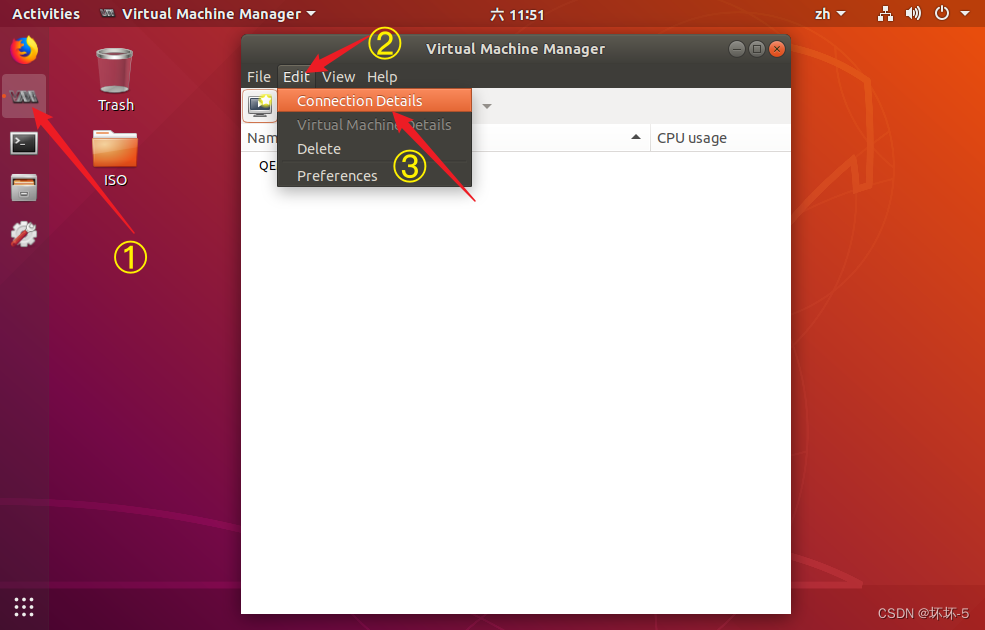

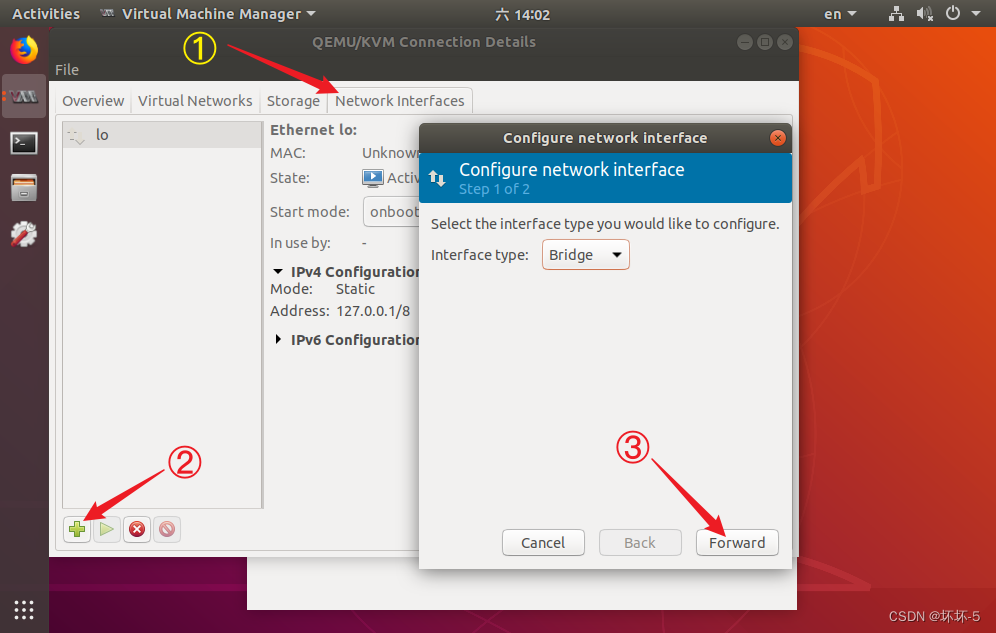

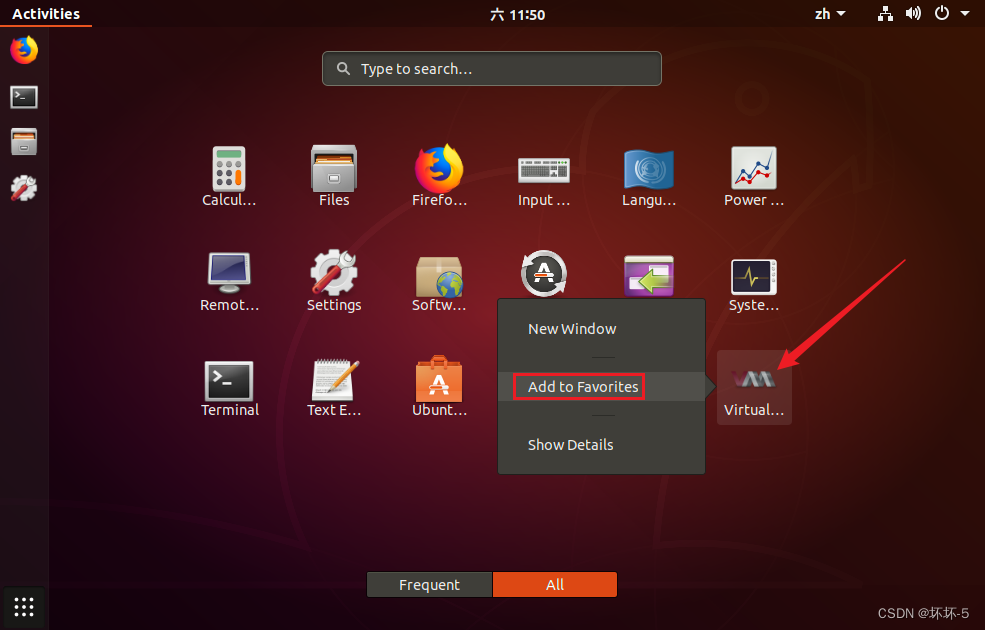

• 将 Virtual Machine Manager 添加到任务栏桥接到物理网卡上

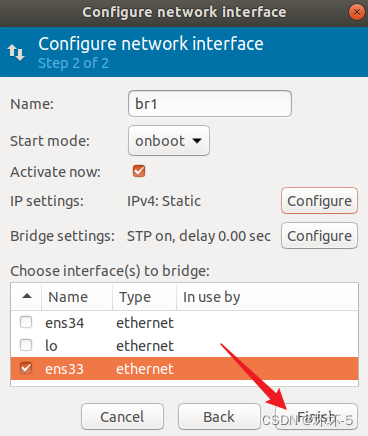

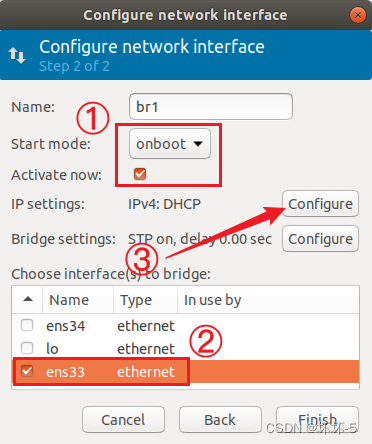

• 选择 onboot 开机自启动桥接的网卡选择需要和物理网络通信的网卡

• 这里在安装的时候存在识别不到网卡的问题查阅资料后没有发现是哪个环节出现的问题。如果有遇到相同问题的欢迎留言补充

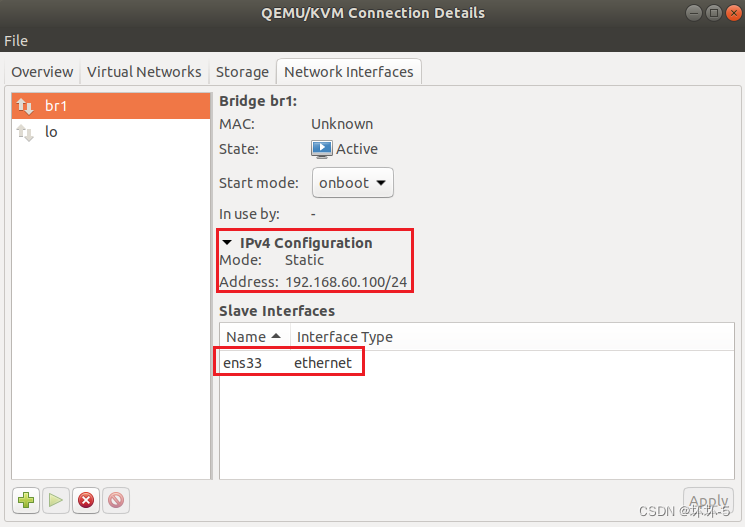

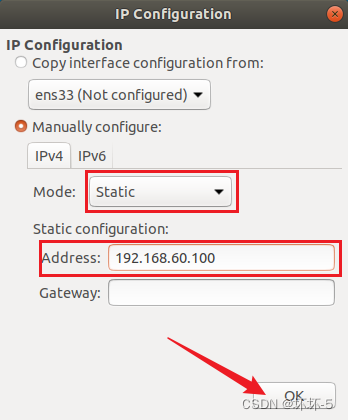

• 配置IPv4地址使用静态方式配置

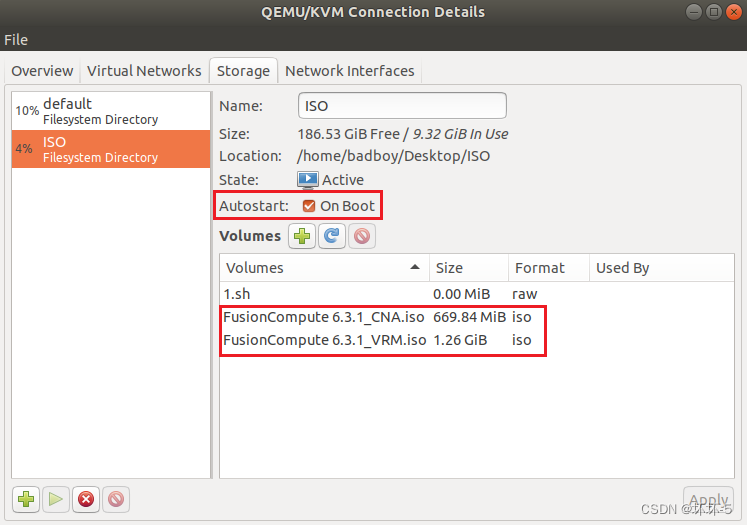

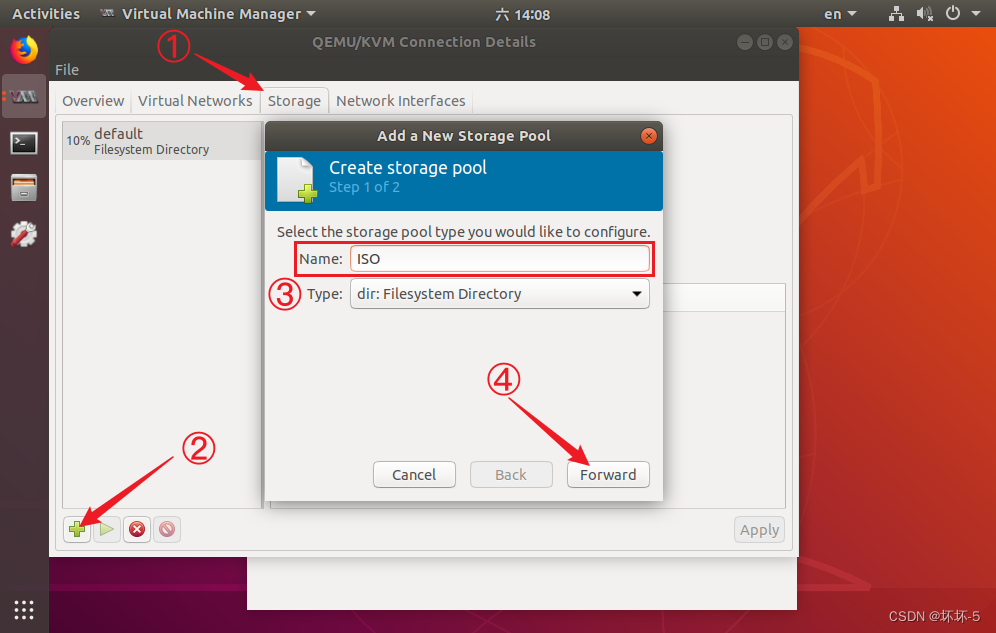

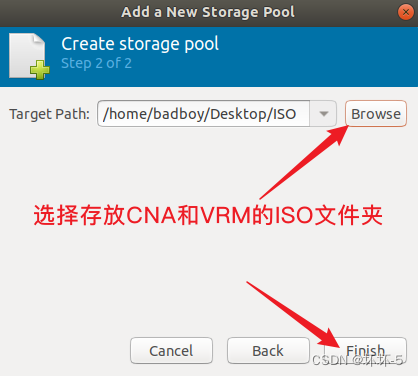

• 选择 Storage 将FusionCompute ISO文件目录添加到Storage

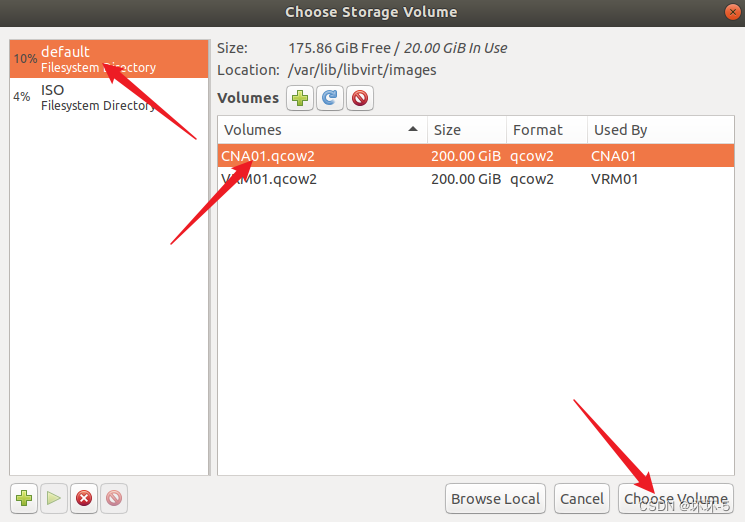

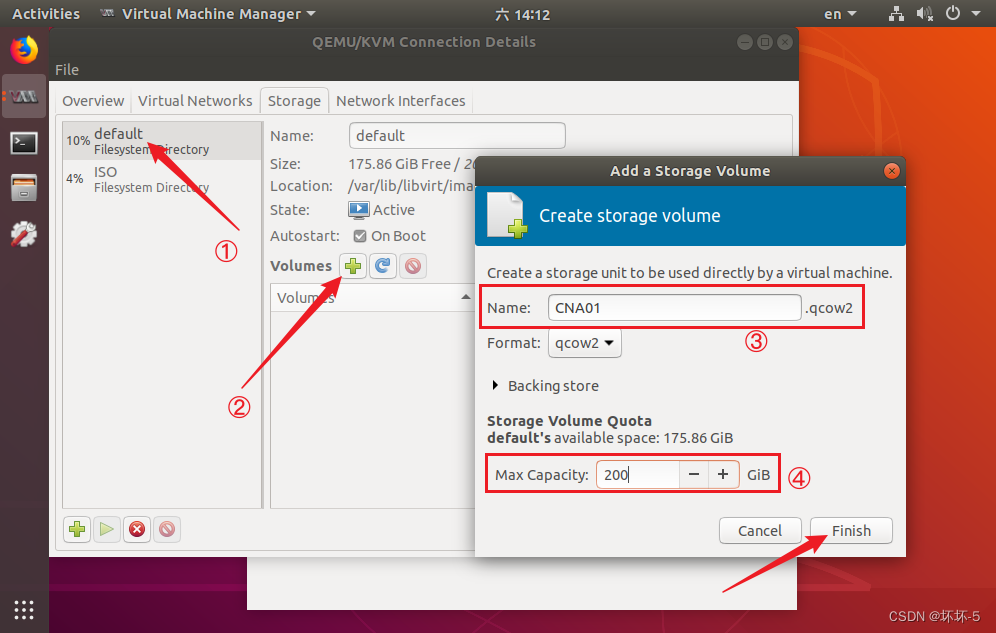

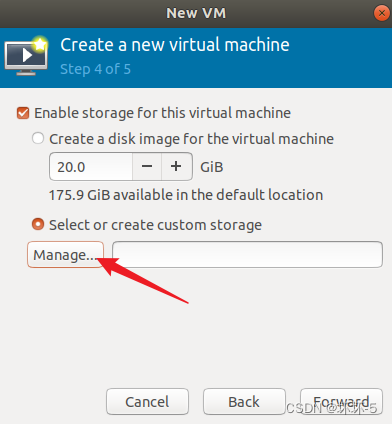

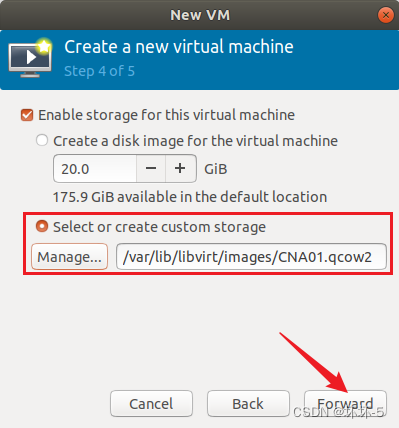

• 配置磁盘自定义创建qcow2磁盘支持精简分配可以节省磁盘空间
  • 磁盘空间建议大于等于200G

在KVM中创建CNA虚拟机

• 新建虚拟机选择使用本地安装使用的镜像为FusionCompute CNA的ISO文件

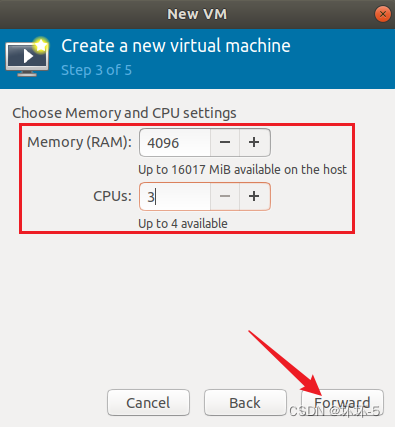

• 配置CPU和内存参数
  • 内存建议大于等于4096否则可能导致CNA节点不能正常启动
  • CPU建议使用3个两个CNA节点加起来不超过6个

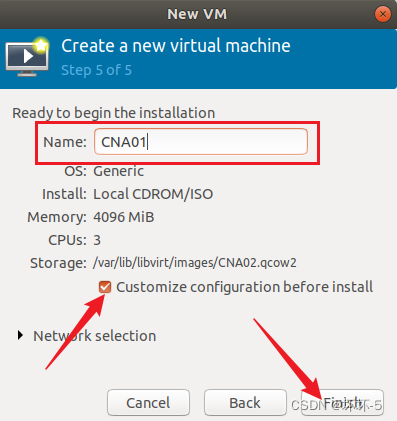

• 配置虚拟机名并勾选自定义配置

• 修改虚拟机的配置

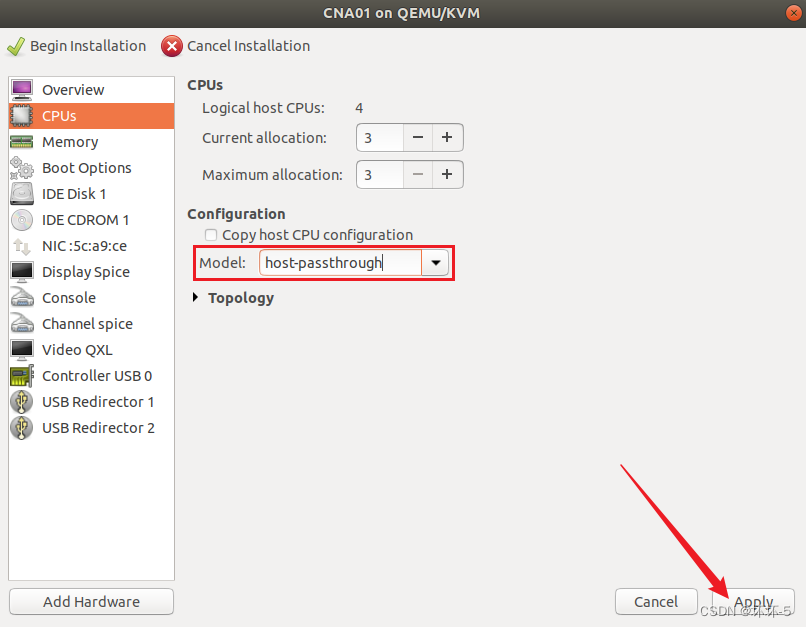

  • 修改CPU的模式使用host-mode或host-passthrough推荐配置为host-passthrough需要手动输入

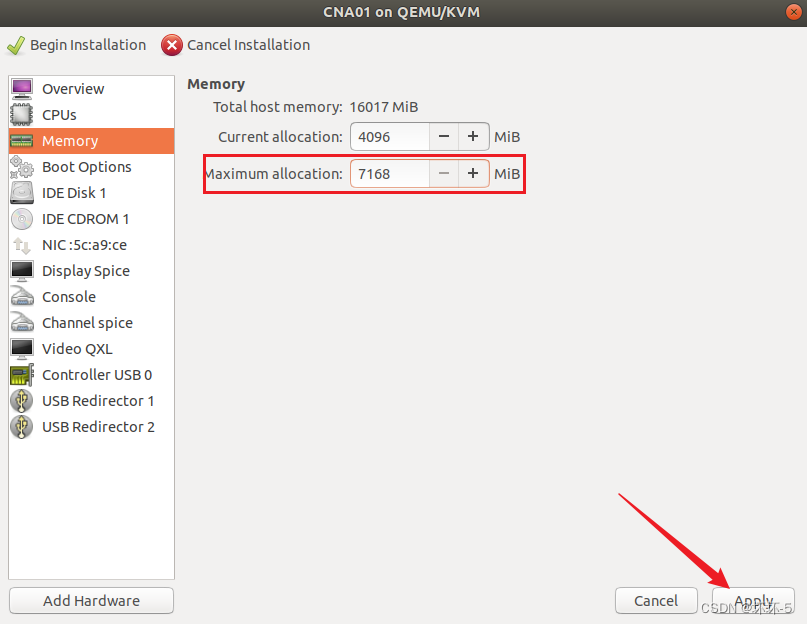

• 修改虚拟机的最大内存配置建议大于等于7168

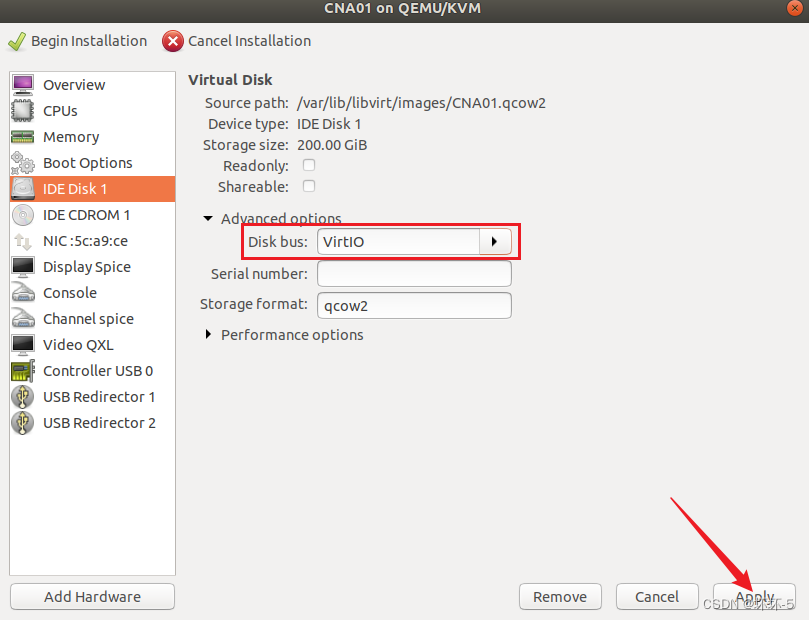

• 修改磁盘配置配置为VirtIO

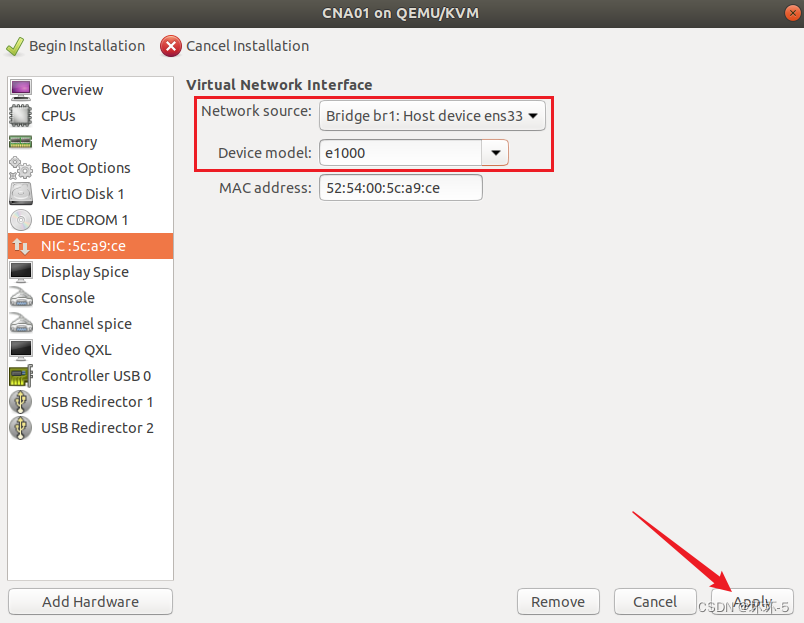

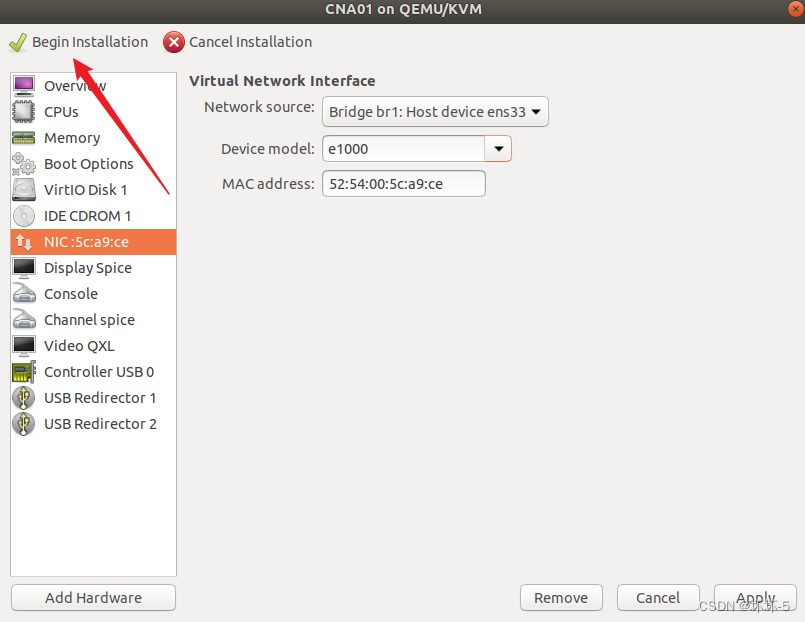

• 修改网卡配置使用之前创建的桥接网络网卡类型配置为e1000千兆网卡

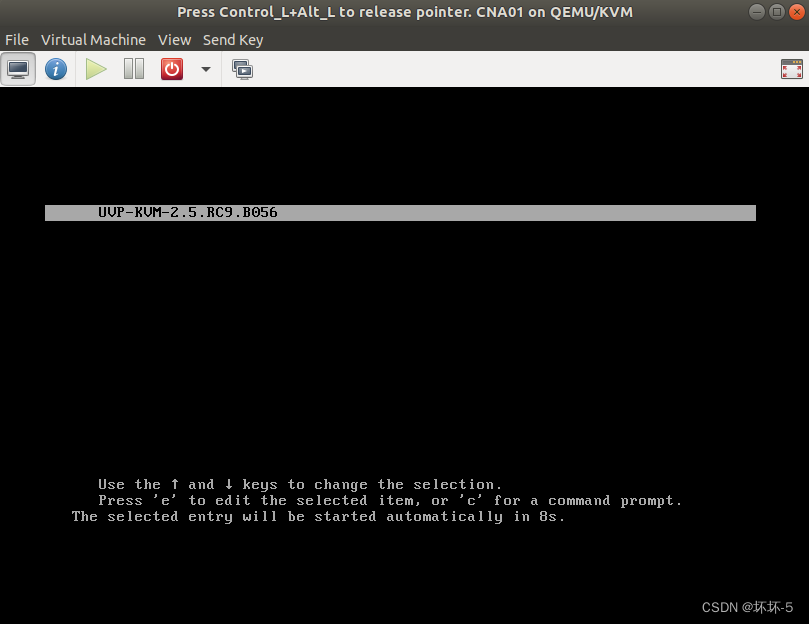

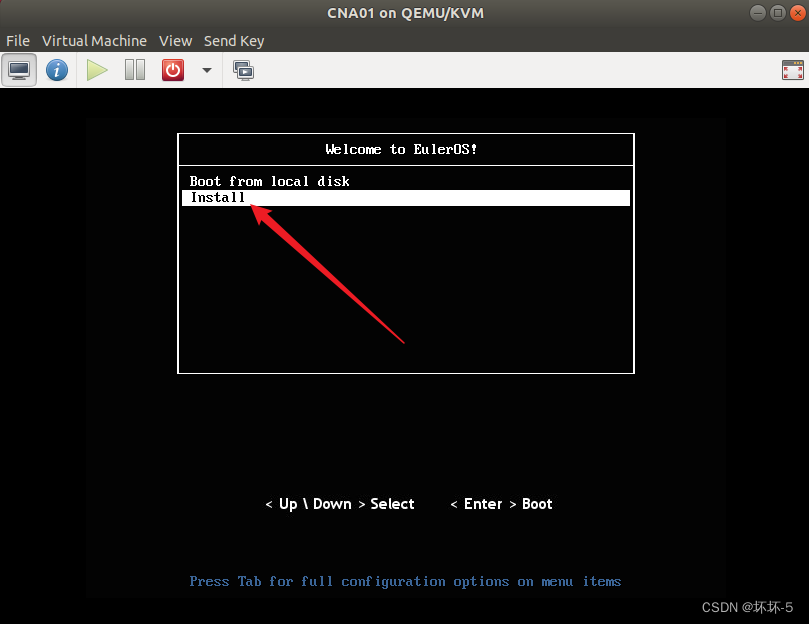

• 完成虚拟机的设置开始安装CNA

• 如果出现一下报错执行下面的命令解决

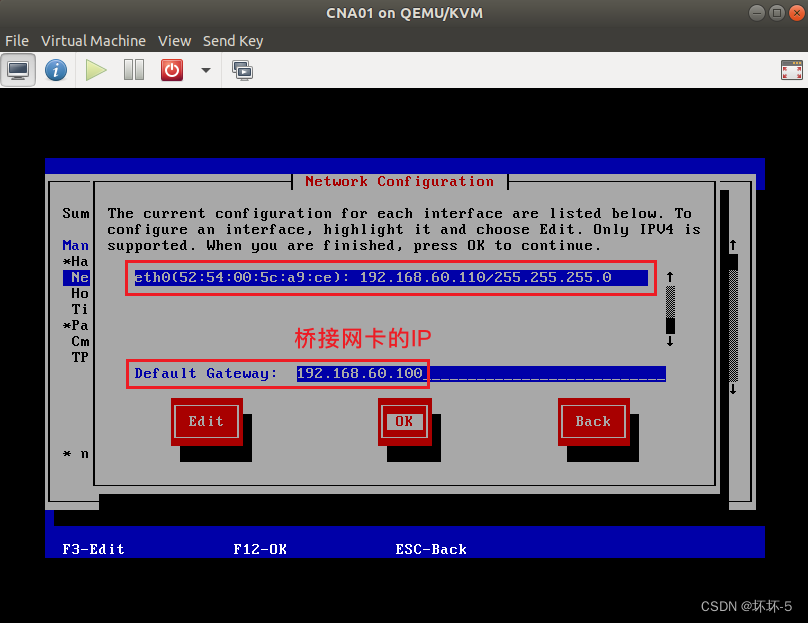

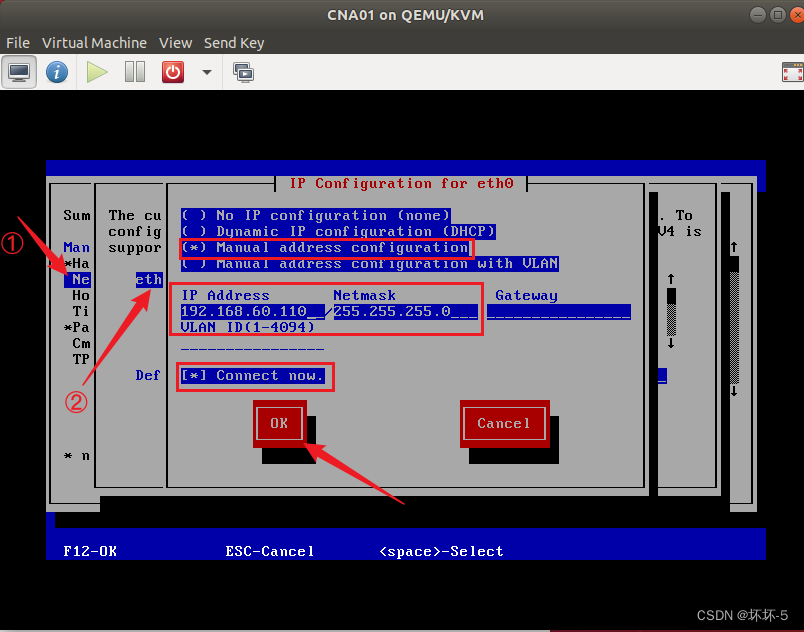

• Network 中配置IP地址使用Tab更换选项空格选中确认

• 这里的默认网关配置为桥接网卡的IP地址

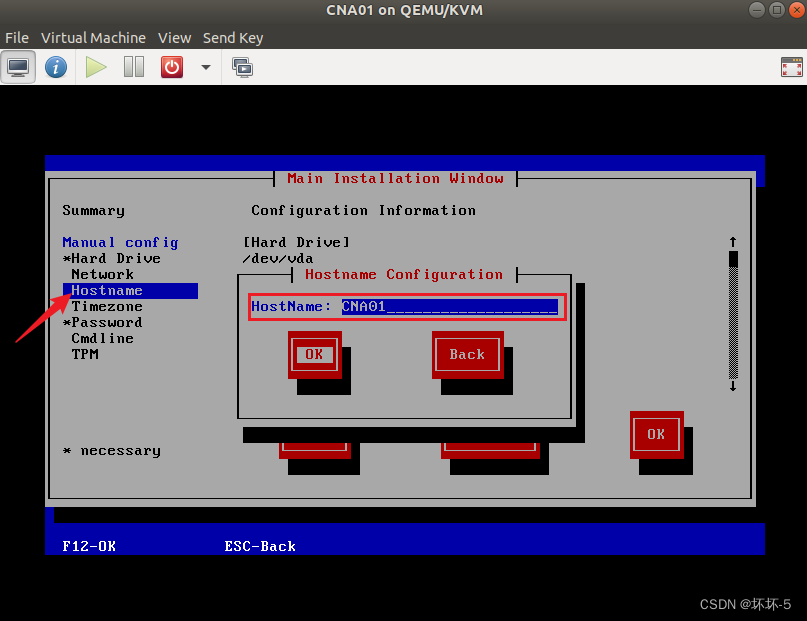

• 配置主机名

• 配置登录密码

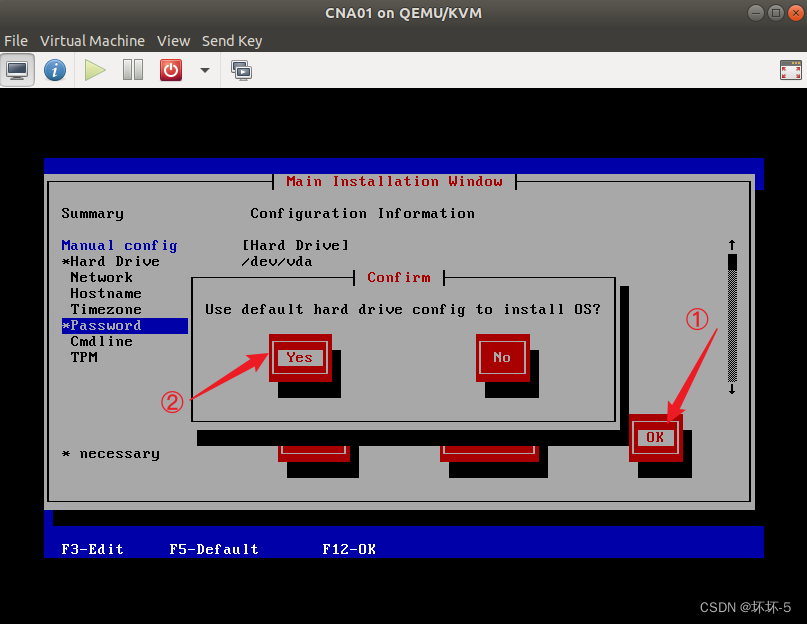

• 完成配置选择 OK 之后有三个弹框全部勾选yes

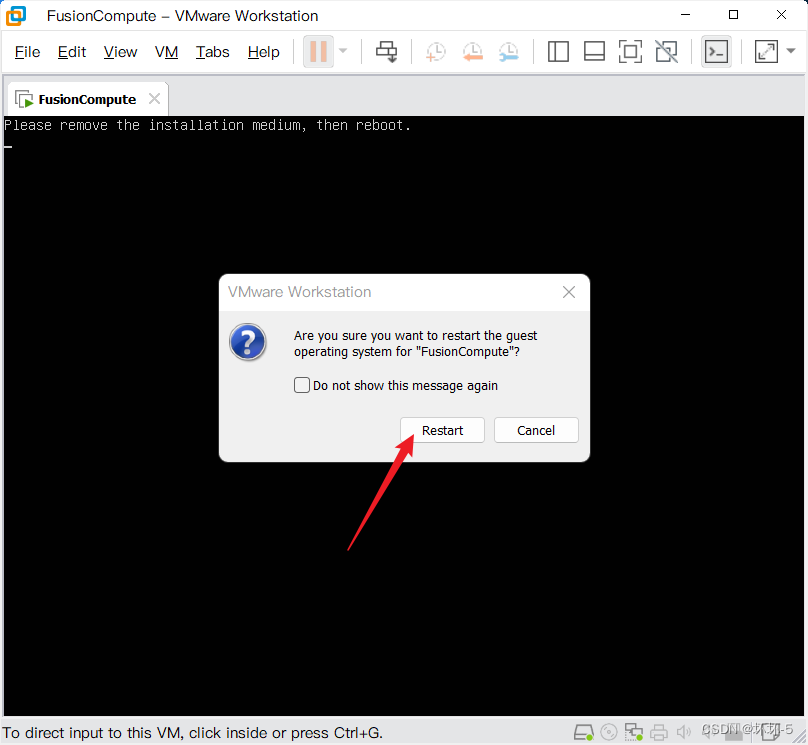

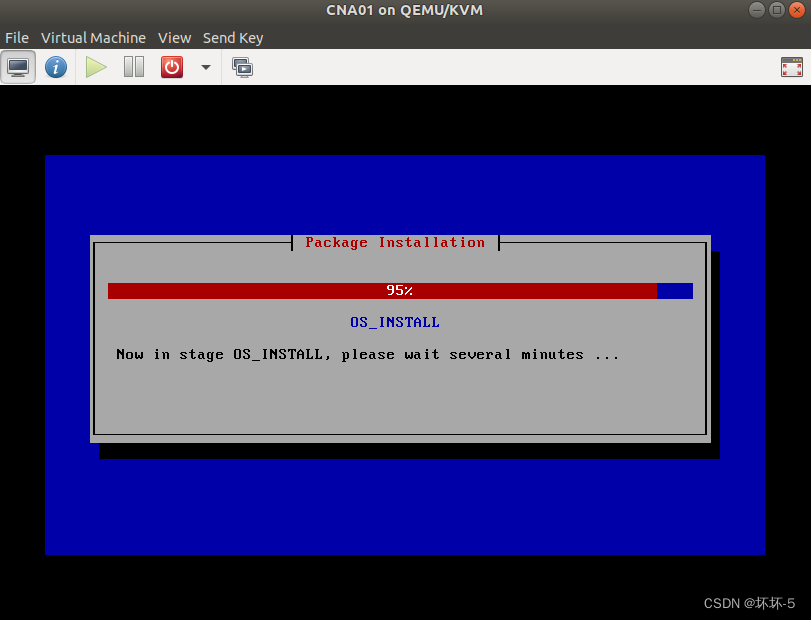

• 安装完成

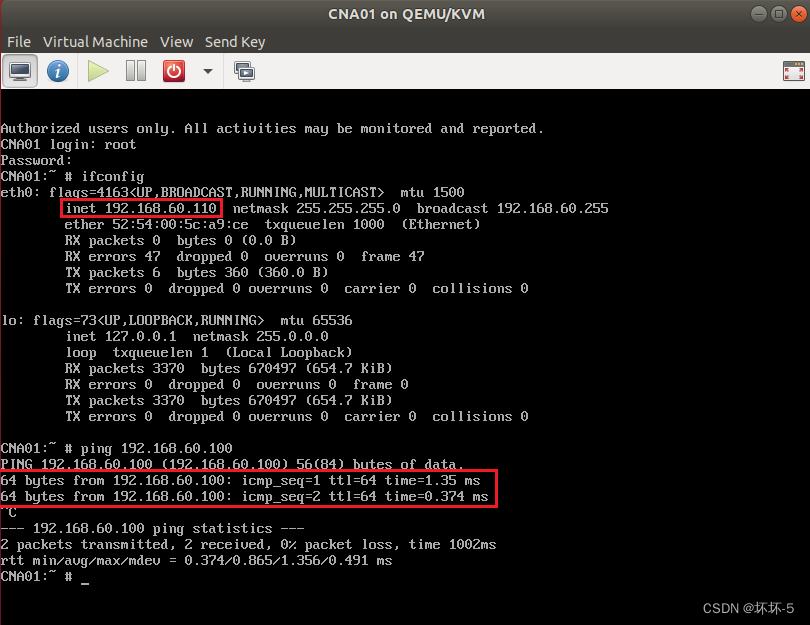

• 进入系统后使用之前设置的密码登录测试与物理机的连通性

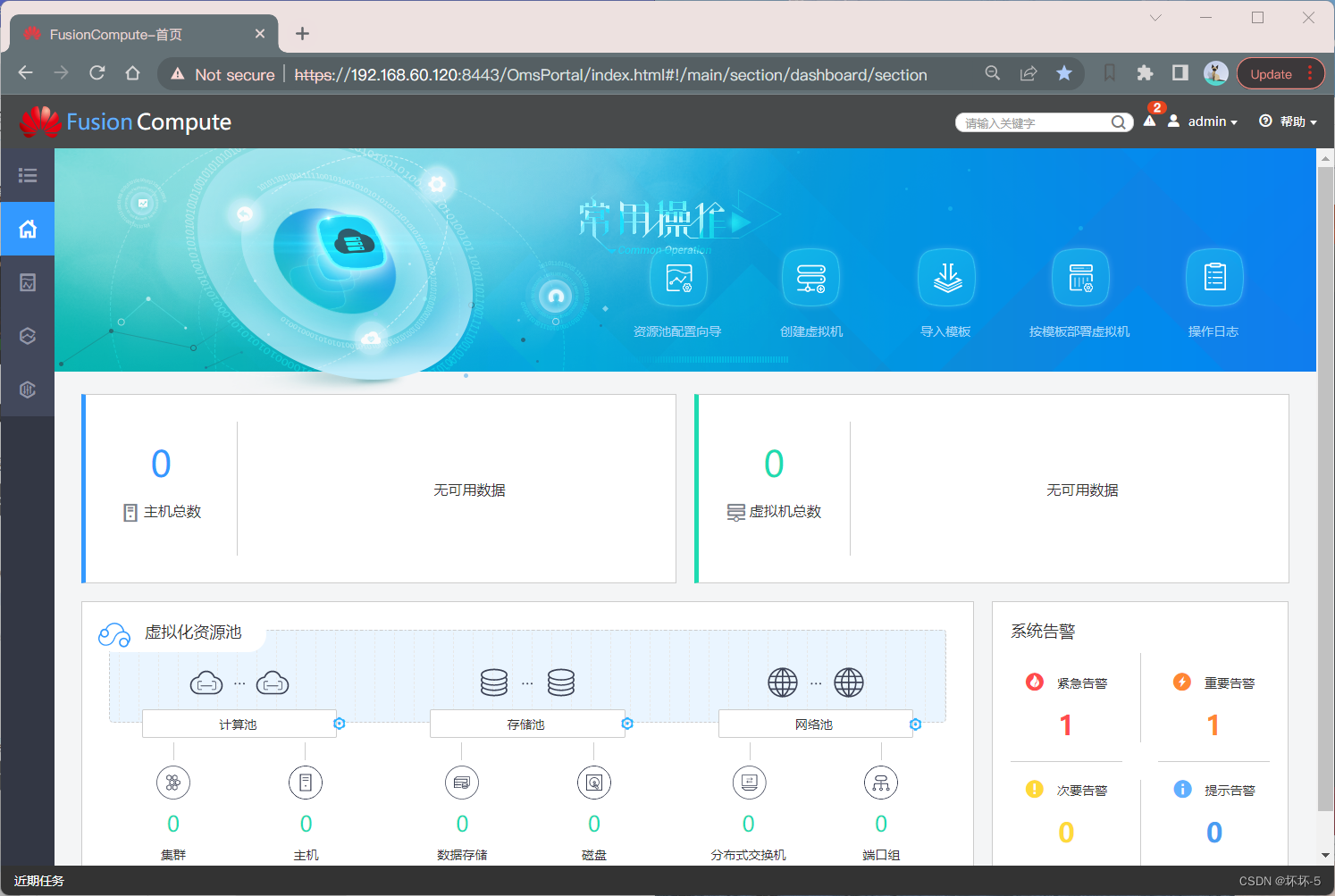

• CNA安装完成同样方法完成VRM的安装在浏览器输入https://VRMIP:8443访问FusionCompute界面
• 用户名为admin密码默认为IaaS@PORTAL-CLOUD8!

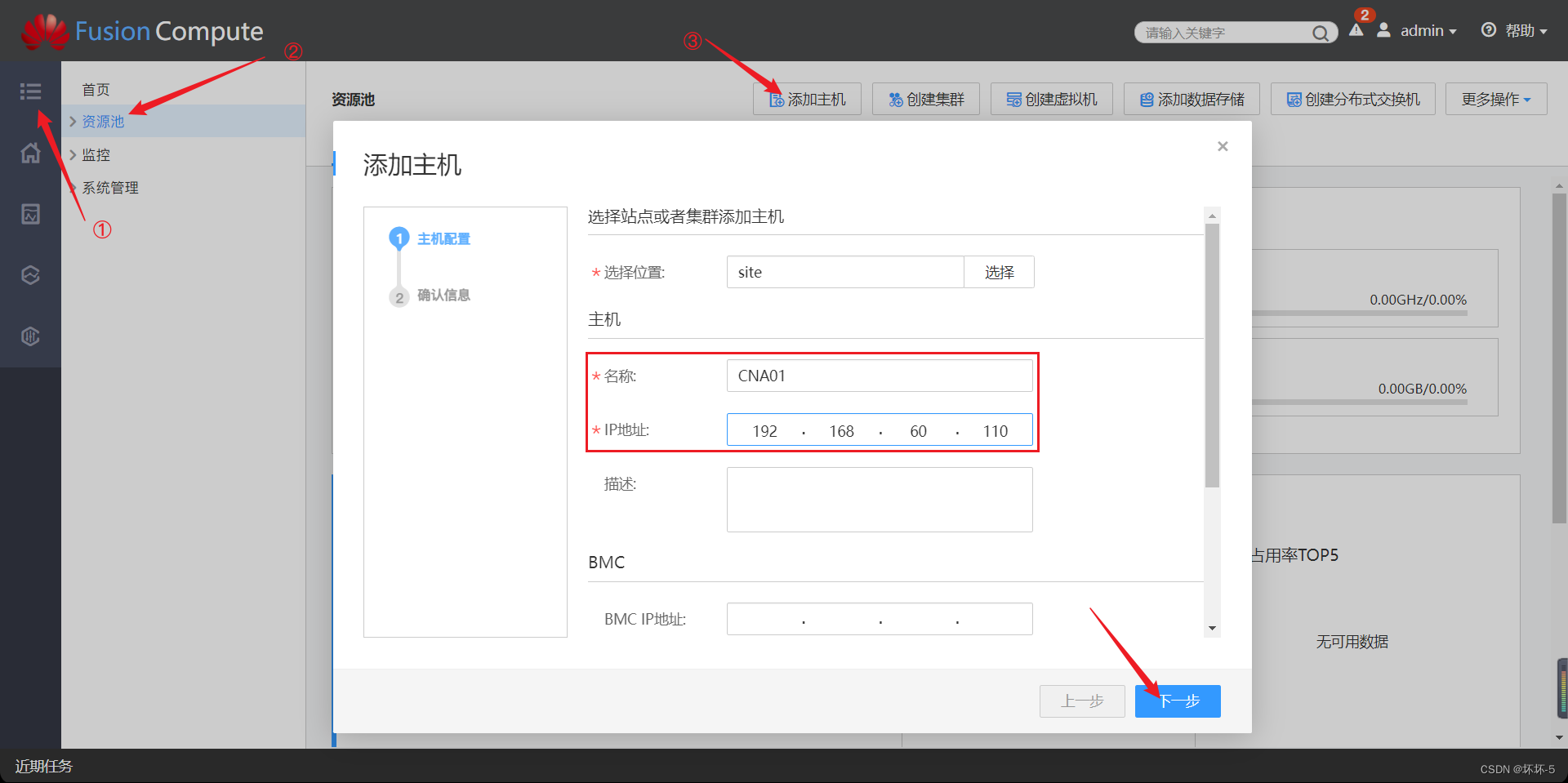

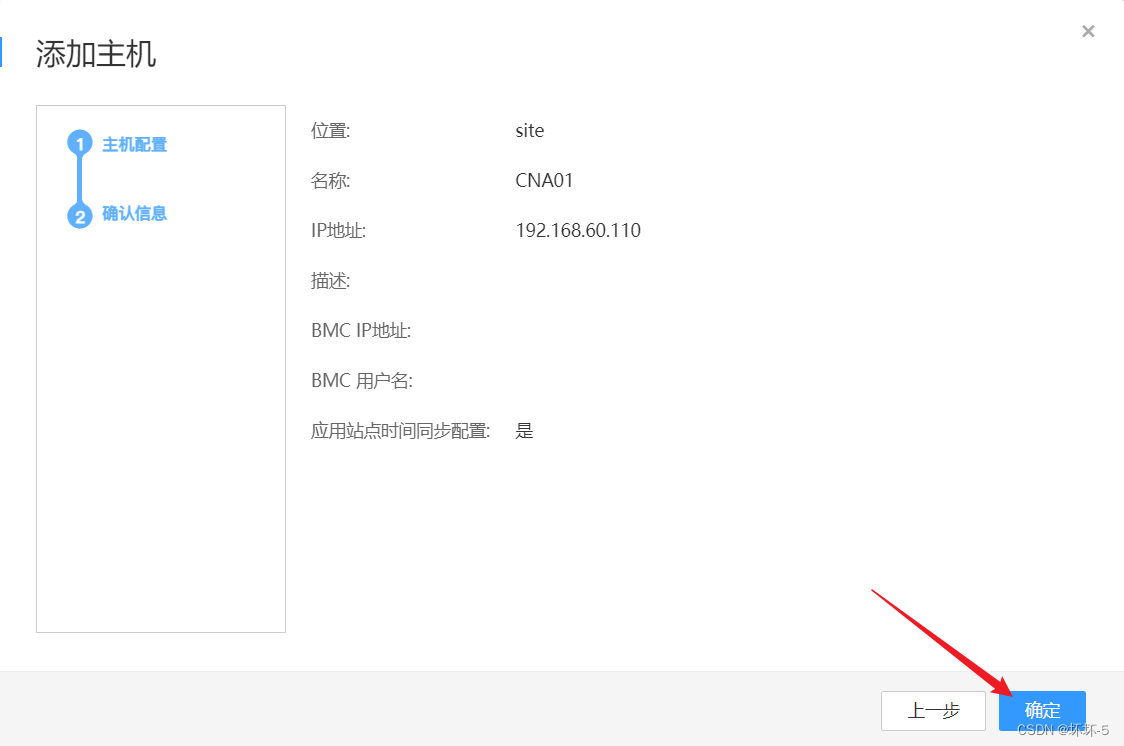

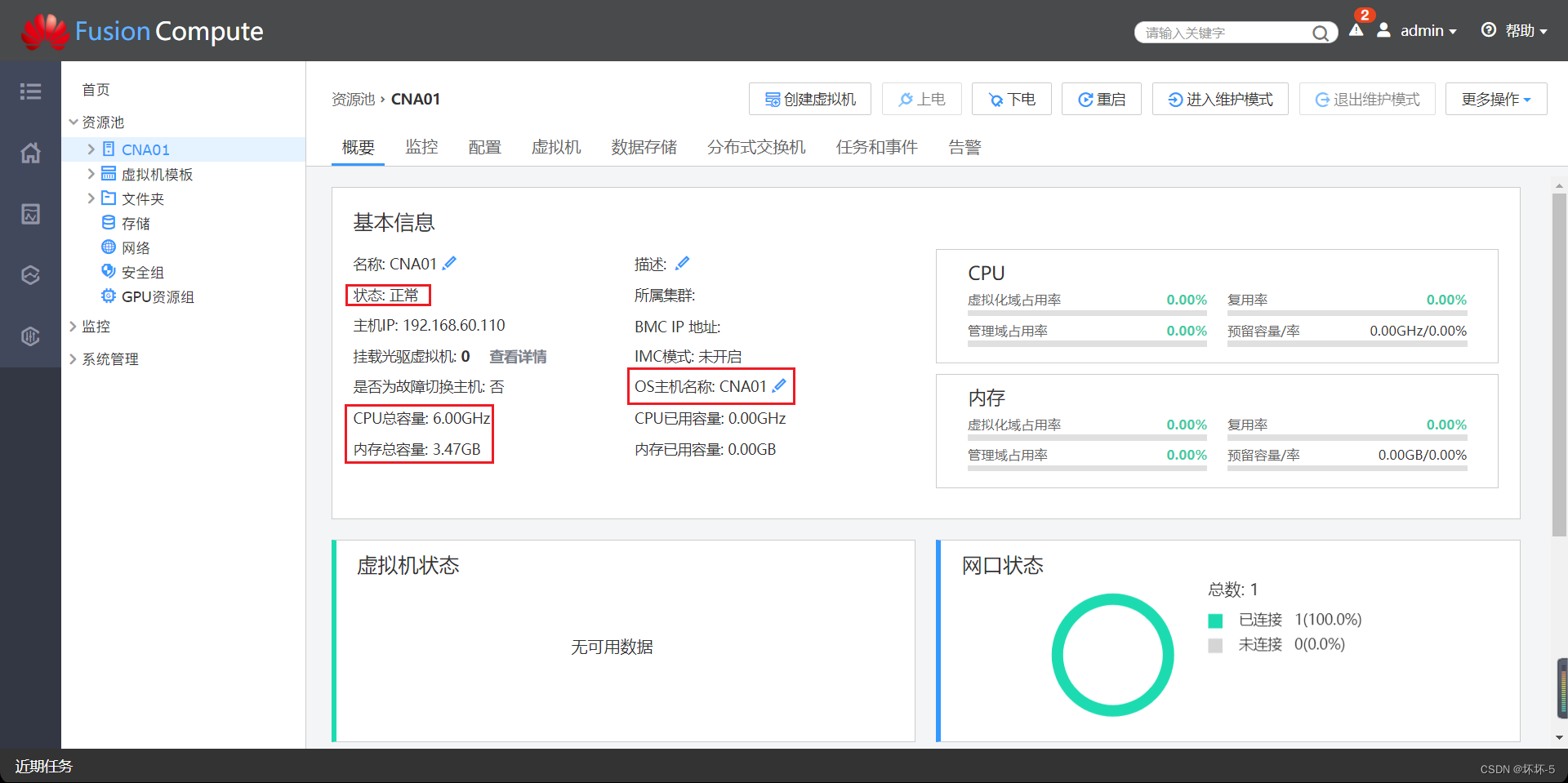

• 添加CNA主机
